型号:BD73-YY-TZS-4 带压可拆卸机械式通球指示器 库号：D234602

带压可拆卸机械式通球指示器 库号：D234602

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

带压可拆卸机械式通球指示器 库号：D234602
带压可拆卸机械式通球指示器 库号：D234602
带压可拆卸机械式通球指示器 库号：D234602
产品特点：

1. 产品工作时，内置计时器自动走时，显示标准时间，当清管器通过时，显示清

管器通过的时间并远传一个开关信号供清管流程控制了解清管器的运行

情况，显示机构同时存储记忆通过次数及时间，记忆次数：100 次。



3. 防护等级：IP65。

4. LCD 电源：外接 24V DC（也可以 5#电池供电，使用时只能二项选一）。

5. 可远传控制信号。

6. 远传控制接点容量：24VDC、3A。

7. 远传控制信号作用时间：5S。

8. 远传接口 1/2NPT（F）或 3/4NPT(F)、M20*1.5(F)

9. 可以实现带压拆卸功能。

10. 若无外接供电时，采用本机自带 5#电池供电。

11. 适用爆炸性气体、易燃介质场所。

指示器机械传动部分技术特性：

1、 设计压力：按工作需要。

2、使用温度：-40~100℃

3、安装管线管径：≥89

4、输送介质：油、水、天然气及其它非腐蚀性流体。

6

5、管线材质：A：钢、焊接性能良好的各类金属。

B：特殊环境要求的不锈钢材质。

6、探针伸入管内的长度≥15mm。

7、管线内正、反两个方向通过清管器时，本指示器都可正常显示。

8、法兰标准及压力等级根据用户要求。

9、可以实现带压拆卸功能

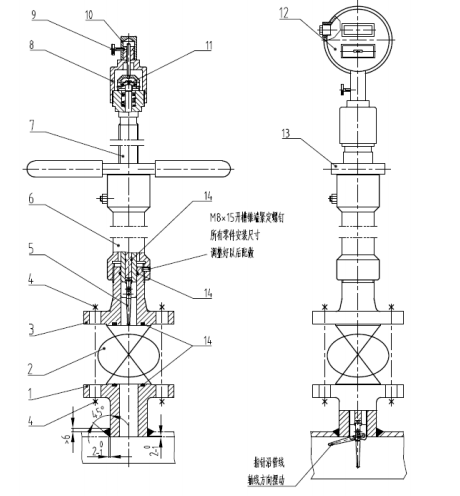

带压可拆卸通球指示器基本结构（见附图），指示器主要由机械传动主体、短

节、通径球阀、主体连接器、数码显示器组成：

1、基座法兰（短接）：焊接性能良好的碳钢、合金钢或 304 不锈钢制成；

2、球阀；

3、连接法兰；

4、六角头螺栓，平垫圈；

5、探针，可双向转动；

6、套筒；

7、中套组合；

8、外套；

9、紧定螺钉；

10、护帽；

11、杠杆系统；

12、数码显示器；

13、升降丝母；
