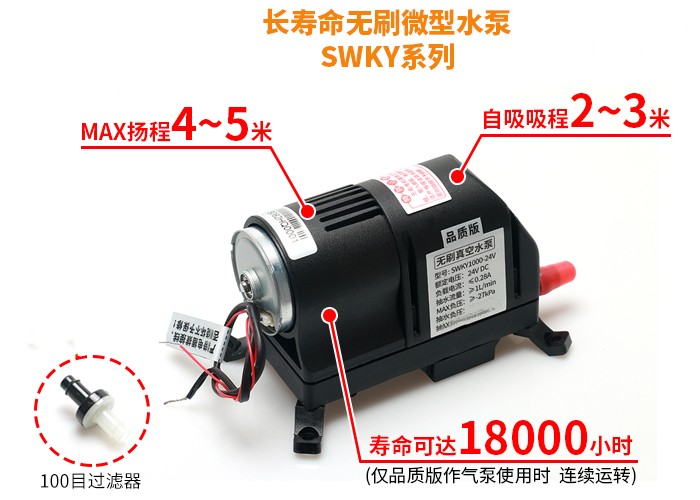

型号:TCD3-SWKY1000-24V 微型真空水泵(标准版)WKY1000升级替代款 库号：D344136

微型真空水泵(标准版)WKY1000升级替代款 库号：D344136

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

微型真空水泵(标准版)WKY1000升级替代款 库号：D344136
微型真空水泵(标准版)WKY1000升级替代款 库号：D344136
微型真空水泵(标准版)WKY1000升级替代款 库号：D344136
1. 微型两用水泵SWKY，系老产品WKY优化模具升级品，为了兼顾老客户持续采购需求和新客户高质量、性需求等，在以下方面进行了保留和改进：

(1)参数与WKY系列保持基本一致，且体积、安装尺寸、方式兼容，老客户可以无缝切换到SWKY系列，不需要改动原有安装方式，不会增加额外成本......；

(2)利用 多年的微型泵经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形美观、合理：例如新增了散热孔，有利于长期连续运转；新增高低温环境型，允许环境温度范围广......

2. 两用微型水泵SWKY，中小流量(600-1000ml/Min)，又具备一定的扬程：4-5米；且具备迅速自吸能力，吸程可达2-3米，袖珍体积(仅3/4拳头大)，用于类似空调排水等无需调速场合，成本低！长寿命、低干扰；质量仅310克，小巧便携；

3. 两用微型水泵SWKY，可长时间缺水空转、干转不损坏；配合 浮动开关FS20A，可实现空调冷凝水无人值守自动排水等用途，高；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟烧毁了！

2.2 无刷电机，长寿命，低干扰

无刷水泵SWKY，采用品质无刷电机：微型水泵的标志性参数-“频繁启停参数”高，品质版频繁启停次数高达180万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

低干扰：不会像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

长寿命：对比早期有刷电机微型气泵产品，采用的原材料、设备、工艺制造泵部件；全部运动部件都使用耐久型产品，配合品质无刷电机，提高泵寿命。

2.3 微型泵通用特点

1.既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。抽气时允许气体富含水汽；

2.采用品质无刷电机，非常适合频繁起停或长期连续运转工况。无油、免维护......

3 特色功能

3.1 自我保护功能

拥有过热、过载等保护功能（简化版无），保护泵不被轻易损坏。

(1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

(2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

3.2 水气两用

两用微型水泵SWKY，属于较抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；既可抽水、也可抽气；无油不污染介质、免维护......













4 技术参数

4.1 关键参数

型号 作真空泵时 作水泵时

额定电压

(V DC) 负载电流

（A） 平均流量(L/min) 负压（相对压力）（kPa） 额定电压

(V DC） 负载电流

(A) 开口流量(L/min) 吸程

(M) MAX扬程

(M)

SWKY600 12 ≤0.33 ≥0.6 ≥-17 12 ≤0.35 ≥0.6 2 4

24 ≤0.2 ≥0.7 24 ≤0.26

SWKY1000 12 ≤0.38 ≥0.9 ≥-27 12 ≤0.5 ≥1 3 5

24 ≤0.22 ≥1.2 24 ≤0.28

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该过 3A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V、JF-24V3A电源。

3、该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本！

4、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

5、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

7、【体积、接管】：

(1)体积(长×宽×高，包容尺寸，单位mm)：118×47×73(含减震脚)；

(2)抽、排气嘴尺寸(mm)：ø5(内孔)×ø8(外径) ，接口形状：防滑凸起式(抽排气嘴一样)；

(3)建议接管(mm)：ø6×ø10硅胶管；重量：约310克。

(4)抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。
