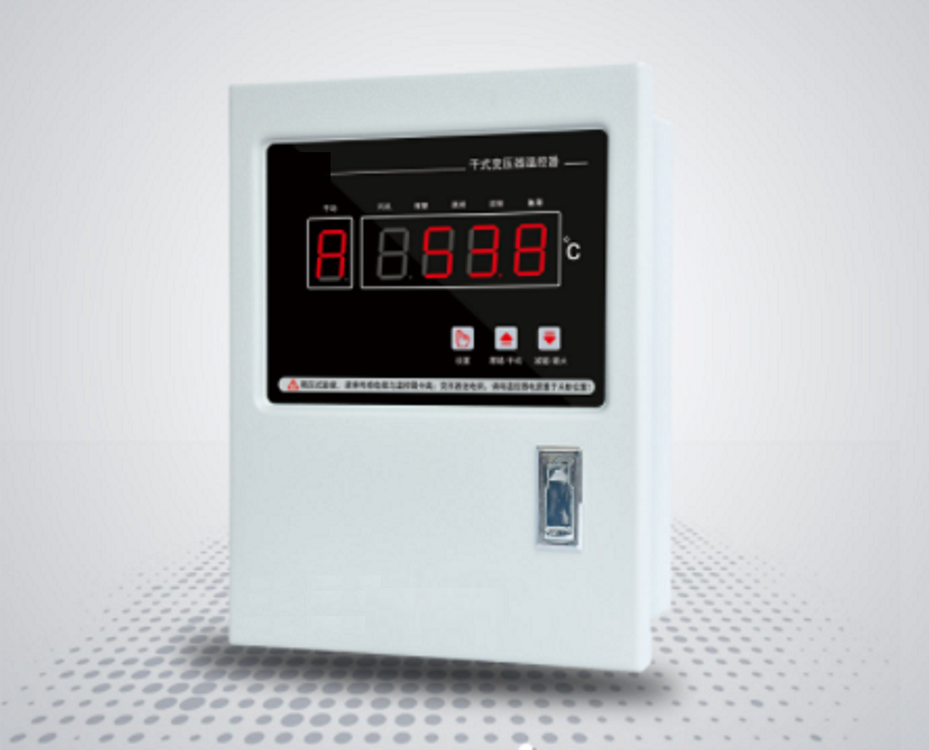

型号:LD-BK10-220EFCA 干变温控箱/干式变压器温控仪 库号：D283530

干变温控箱/干式变压器温控仪 库号：D283530

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

干变温控箱/干式变压器温控仪 库号：D283530
干变温控箱/干式变压器温控仪 库号：D283530
干变温控箱/干式变压器温控仪 库号：D283530
LD-BK10-220DQ/LD-BK10-220EFCA嵌入式干式变压器温控仪操作简单，用户通过温控器面板上的轻触键即可设置各种控制温度参数。



智能化设置方法能自动判断设置的温度范围。设置好的温度参数停电后也不会丢失。



LD-BK10-220DQ/LD-BK10-220EFCA嵌入式干变温控器采用软硬件抗干扰设计，确保温控器在各种条件下均能正常工作。



LD-BK10-220DQ/LD-BK10-220EFCA单片计算机内置 WACHDOG 和上、掉电检测电路，使得温控器在各种条件下均能正常工作而不需另设复位键。避免了工作人员靠近变压器主体操作对人身造成伤害的危险。



LD-BK10-220DQ/LD-BK10-220EFCA温控器操作简单，用户可通过面板轻触键轻松设定控制风机启停以及报警和跳闸值，所有设定参数掉电后均不会丢失。



LD-BK10-220DQ/LD-BK10-220EFCA 风机保护功能。为避免风机长时期不启动而锈蚀堵转，温控器设有定时启动风机功能。 同时通过面板上的轻触键也可启动风机以检测风机功能。完善的检测保护功能，温控器可自动判断传感器短路及开路故障。温控器内不用电位器调校温度精度而采用软件调整技术， 解决了因使用电位器日久后漂移及接触不良的缺点，使温控器能长期运行。



温控器通过模拟电流输出端口，输出4路独立的、与四个测量通道温度值成线性对应关系的4～20mA电流信号，可以直接与远端A/D 卡相连，以组成集散式监控系统。



电流输出端子定义



A+、A-对应变压器A相线圈温度的电流输出端。



B+、B-对应变压器B相线圈温度的电流输出端。



C+、C-对应变压器C相线圈温度的电流输出端。



d+、d-对应d路温度的电流输出端。



注：在温控器内部，A+、B+、C+、d+是相连的，若用户的采集系统与之相矛盾，请在定货前加以说明。



电流输出的技术要求



大负载电阻R≤500W;



输出精度：±1%



温控器测量的温度与输出电流的对应曲线和关系式：



温度与电流的关系式：I=(16T/200)+4



其中：T为某相线圈温度值(℃)



I为该相温度对应电流值(mA)



输出转换



若用户的采集系统要求接收模拟电压信号，可以直接在现有的电流输出端并接高精度250W电阻，即可取得1～5V的电压信号，但要注意外接设备阻抗应大于20KW。



嵌入式温控器





型 号



功 能



LD-BK10-220DQ/LD-BK10-220EFCA



三路巡回测量;三路巡回显示/大值显示及两种功能相互切换;输入开路及故障自检显示并输出;冷却风机自动启停输出;温报警显示并输出;温跳闸显示并输出;风机手动/自动控制两种状态显示、输出及相互切换;各通道显示值数字补偿;“黑匣子”功能;风机定时启停控制功能;输出状态检测。

LD-BK10-220EQ



同D型，增加三路独立的4~20mA模拟电流输出。



LD-BK10-220FQ



同D型，增加RS-485串行通讯功能。



LD-BK10-220GQ



同D型，增加一路机房环境温度测量与控制



LD-BK10-220IQ

同D型，增加一路变压器铁芯温度测量与报警。







LD-BK10-220DQ/LD-BK10-220EFCA 面板指示灯设置说明





液晶显示灯：测量通道及测量值、参数显示、时钟



电源指示灯：温控器工作电源指示



风机手动指示灯：风机运行在手动状态指示



风机运行指示灯：冷却风机启停状态指示



温报警指示灯：变压器线圈温度温报警指示



温跳闸指示灯：变压器线圈温度温跳闸指示



铁芯报警指示灯：变压器铁芯温度温报警指示



风机故障指示灯：冷却风机故障状态指示



装置故障指示灯：温控器故障或传感器及通道故障指示
