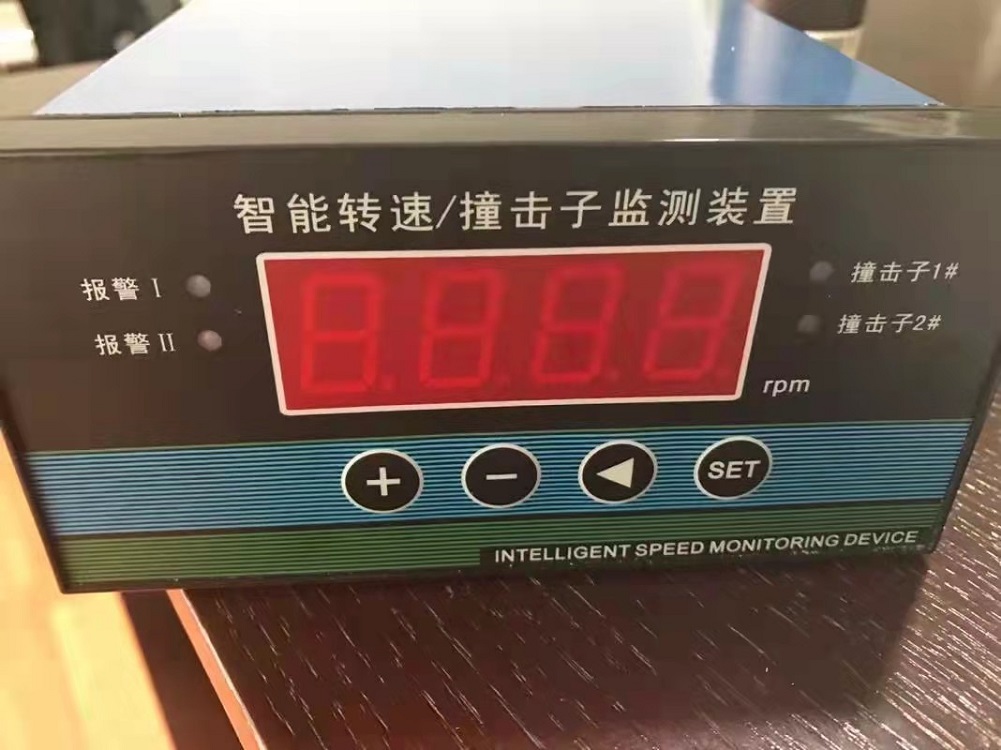

型号:QBJ-3WZ 危急遮断报警仪/撞击子监测仪（转速表+传感器3支） 库号：D109682

危急遮断报警仪/撞击子监测仪（转速表+传感器3支） 库号：D109682

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

危急遮断报警仪/撞击子监测仪（转速表+传感器3支） 库号：D109682
危急遮断报警仪/撞击子监测仪（转速表+传感器3支） 库号：D109682
危急遮断报警仪/撞击子监测仪（转速表+传感器3支） 库号：D109682
一、概述

   危急遮断保护仪QBJ-3WZ，危急遮断保护仪是汽轮机组运行中**重要的停机保护仪，因此，监测它的整个工作过程是一项**重要的手段。一般来说，机组在正常运行时,起到转速监测作用，当机组速时，二级危急遮断撞击子在离心力的作用下击出使汽轮机紧急停机。

   危急遮断保护仪QBJ-3WZ，危急遮断保护仪配用传感器CS-1型3个，其中1个为转速测量传感器，另外2个为危急遮断传感器。

二、参数：

转速显围         0～9999转/分

测速范围           2～9999转/分

测速精度           0.1%

输入信号           Vp-p=0.05～30V

危急遮断撞击子检测转速    n>2500转/分

危急遮断检测转速精度     n<±5转/分

速1报警转速         3300转/分(用户可以自由设定)

速2报警转速         3240转/分(用户可以自由设定)

报警节点输出容量       AC220V(1A)

供电             AC220V(±10%)/50Hz

采样频率           1/64秒递进采样

仪表安装形式         盘式安装

安装孔尺寸          154×78(mm)深度:260mm

使用环境           仪表：-10℃～45℃.

               传感器：-10℃～100℃

相对湿度           ≤80%

传感器安装螺纹        M16×1

传感器螺管长度        L60～200mm(可由用户自定)

三、产品性能：

显示机组当前转速,当撞击子击出后有危急遮断指示

有紧急停机功能

速报警功能

捕获汽轮机的高转速

块显功能

抗干扰能力强

四、安装使用方法：

安装

QBJ-3WZ型危急遮断保护仪可安装于机组主控室或地盘上，如用户将仪表装于机头时，则应适当采取相应的减震措施和防尘措施。

  测速传感器可按照普通数字转速表测速传感器的安装方法装于距测速齿盘齿顶1mm的垂直位置。

  #1及#2撞击子传感器则应分别装于该对应撞击子击出后距离该撞击子顶部1mm的垂直位置（视机组情况调整间隙）。

  传感器引线应分别采用双芯屏蔽线，并使屏蔽层在仪表端子处单点接地，以QBJ-3WZ型危急遮断保护仪的显示稳定性和低频特性！
