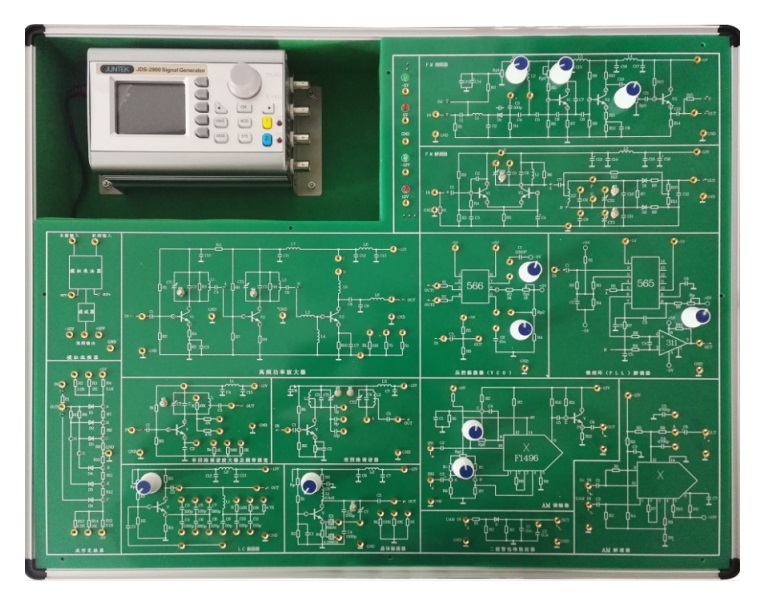

型号:AZ-237 高频电路实验箱 库号：D253795

高频电路实验箱 库号：D253795

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

高频电路实验箱 库号：D253795
高频电路实验箱 库号：D253795
高频电路实验箱 库号：D253795
【要求概述】

高频电路区块器件置于箱内，面板镀金端子引出实验测试点，一体化设计，确保稳定性和性；具备稳压电源、高频、低频函数发生装置，适用于电子信息科学与技术、通信技术和自动化教学计划中《高频电子线路》课程实验实验教学。



【技术性能】

–输入电源：1/N/PE AC 220V±10% 50Hz；

–工作环境：温度–10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m；

–装置容量：＜0.2kVA；

–外形尺寸（参考）：500mm×450mm×200mm；

装置配置及指标

1. 实验箱系统

– 含机箱、工作电源、常用模拟信号源、实验电路区块和分立元件；

– 采用一体化设计，器件稳定性和性；

– 元器件装于线路板的背面，面板镀金端子引出实验测试点；

– 实验板正面印制电路原理图，清晰明了

2. 直流稳压电源

– 输出：±5V/1.，±12V/1A；

– 具备过流保护；

3. 低频函数信号发生器

– 波形种类：正弦波，方波，三角波；

– 四段频率：10Hz～100Hz，100Hz～1kHz，1kHz～10kHz，10kHz～100kHz；

– 幅值：正弦波 20 Vpp，方波 15 Vpp；
