型号:AZ-711 光伏教学实验箱 库号：D253821

光伏教学实验箱 库号：D253821

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

光伏教学实验箱 库号：D253821
光伏教学实验箱 库号：D253821
光伏教学实验箱 库号：D253821
【概述】

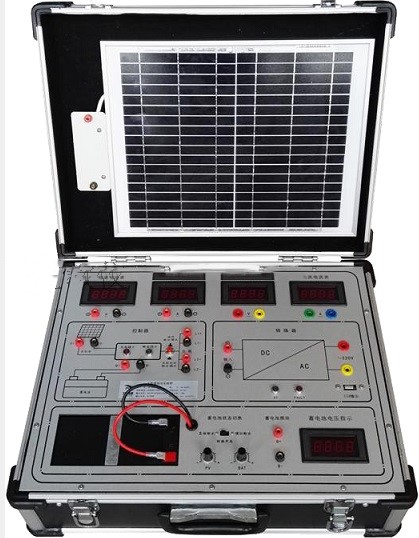

本装置面向职业院校实验教学需求研制，帮助学生理解太阳能光伏发电原理，学习太阳能光电转换的实际工程应用。通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能，再通过控制器对12V蓄电池充电，同时也对后面的逆变器供电，逆变器将12V直流电转变为220V交流电，供给各种负载使用。



【技术参数】

–输入电压：AC220V/50Hz

–工作环境：0℃~40℃，≤85%RH

–尺寸：460×350×160mm

–重量：约9.5KG

【装置的基本配置】

1. 多晶太阳能电池板

–额定功率：10W；

–额定电压：17.4V；

–开路电压：22.4V；

–短路电流：3.01Imp；

–组件效率：16-18%；

2. 太阳能控制器

–额定输出电压、电流：12V/2A;

–蓄电池过充保护：14.40±0.2V，恢复13.8±0.2V

–蓄电池过放保护：10.80±0.2V，恢复12.5±0.2V

–两种输出模式：普通开/关模式、光控开/关模式

3. 逆变器

–额定输入电压：10~15V

–额定输出电压：AC220V±10%，50Hz±3Hz;DC5V

–输出波形：正弦波

–额定输出功率：150W

–低压关断：9V~10V

–过压关断：14.5~15.5

–温度保护：≥65℃

–转换效率：>90%

–保护功能：过载、过压、短路、低压、高温、反接

4. 其他配置

– 蓄电池容量：12V/7AH

– 直流负载：50Ω/1.，变阻器、12V灯泡

– 交流负载：15W/220V灯泡

– 模拟太阳能热源：500W投光灯

【参考教学内容】

– 太阳能电池光伏能量转换实验

– 环境对光伏转换影响实验

– 太阳能电池直接负载实验

– 控制器工作原理实验

– 控制器的过冲保护实验

– 控制器的过放保护实验

– 控制器的两种输出模式实验

– 逆变器的低压保护实验

– 逆变器的过压保护实验

– 逆变器输出实验

– 太阳能光伏系统电器负载实验

– 光伏控制型太阳能系统发电实验
