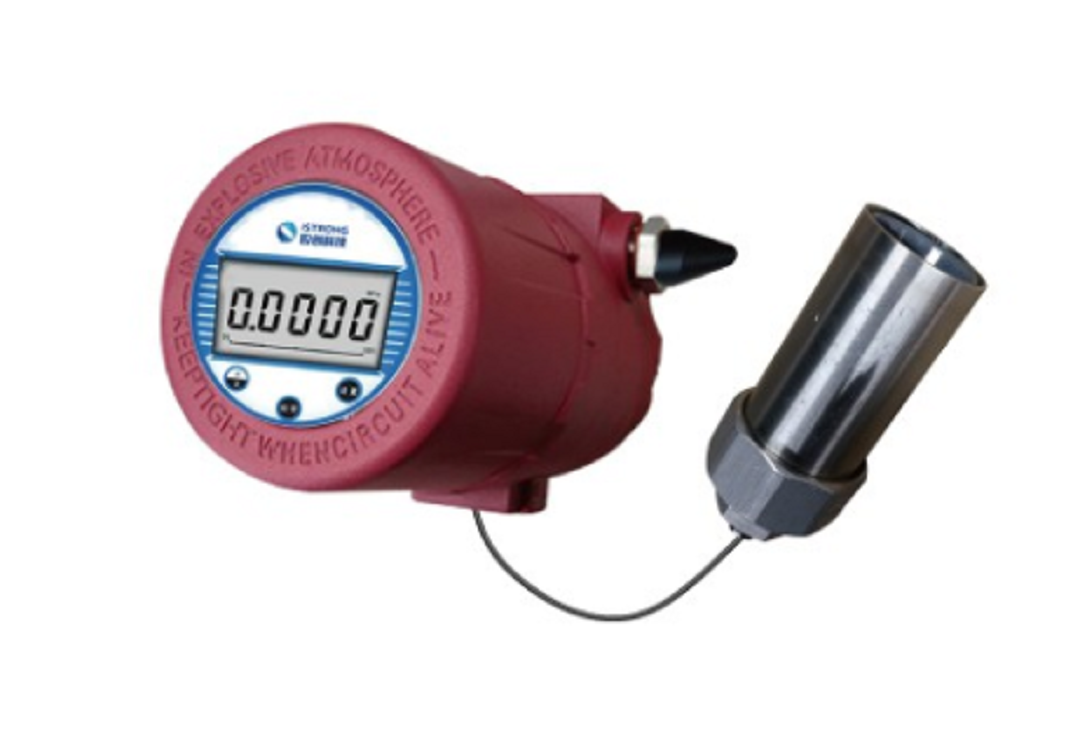

声波液位监测仪 SCWR06

一款基于声波原理实现液位采集、控制和远程数传的一体化物联网仪器。



产品特点：

1、安装简便，体积小，不占用狭小的井下空间

2、高性，防护等级为IP68，采用耐腐蚀材料

3、长时间待机，大容量可充电锂电池供电

4、高精度，非接触式测量，抗干扰能力强



声波液位监测仪（SCWR06）是针对楼宇水箱、消防水箱、市政污水井、电力井管网液位监测的场景，设计的一款声波液位数据采集、控制、传输一体化设备。



工作机制



声波液位监测仪通过非接触式声波传感器实时监测液位高度，并通过4G/NB-IoT等通信方式上报服务器，为用户提供数据支持。



主要功能



功能 描述

水位采集 根据设置采集周期自动采集液位

数据存储 对采集的数据进行处理存储，掉电不丢失

数据显示 液晶显示，可查看液位实测值与设备参数等信息

参数设置 支持本地参数设置、远程参数设置及蓝牙无线配置

通信方式 支持4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多数据传输

通信模块 内置通通信模块

蓝牙通信 内置蓝牙蓝牙通信，可实现现场蓝牙调试

通信规约 符合SL651-2014《水文监测数据通信规约》要求

电源管理 内置大容量锂电池，长时间待机

低功耗工作 支持低功耗休眠工作模式

防护等级 IP68防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求，铝合金烤漆外壳，耐磨耐腐蚀

安装方式 L形支架挂壁安装，安装维护简便



技术参数



硬件系统

处理器 32位ARM Cortex-M4处理器内核

数据存储 16MB

屏幕参数

颜色 白底黑字

显示尺寸 2寸 44mm(W)× 28mm(H)

分辨率 128 × 64

背光模式 LED

工作温度 -15℃～+55℃

储存温度 -25℃～+65℃

无线参数

无线模块 无线模块工业级无线模块

标准及频段 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE

可选单模、多模或通讯

理论带宽 FDD-LTE：下行速率150Mbps，上行速率50Mbps

TDD-LTE：下行速率61Mbps，上行速率18Mbps

WCDMA：下行速率42Mbps，上行速率5.76Mbps

TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps

CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps

GPRS/EDGE：速率171.2kbps/384kbps

发射功率 ≤ 24 dBm

接收灵敏度 ≤ -109 dBm

水位参数

水位量程 0 ~ 7 / 15 / 20米或定制

分辨率 1 cm

测量精度 ±(1+S×0.5%) cm

测量盲区 < 25 cm

响应时间 ≤ 5S

接口类型

电源接口 工业级端子接口，内置电源反向保护和过流/过压保护

串口 1组RS485接口

数据位：5、6、7、8位

停止位：1、1.5、2位

校验：无校验、奇校验、偶校验

串口速率：bps

应用接口 1组模拟量输入接口

12位AD，支持4-20mA电流信号和0-5V电压信号

USIM卡接口 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护

天线接口 SMA接口，外接高增益防水天线

蓝牙通信 内置蓝牙通信模块

电池供电

标准电源 DC 3.6V

供电范围 DC3.4~4.2V

工作电流 < 8mA(不包括通信)

静态值守电流 < 0.2 mA

充电管理 内置充电模块，支持太阳能电池板浮充供电

电池 内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选)

物理特征

外壳 保护等级IP68，外壳和系统隔离

传感器尺寸 Φ54mm，高127 mm(不包括线缆和安装件)

传感器重量 约650g(不包含安装件)

主机外观尺寸 尺寸Φ117mm，高172 mm(不包括天线和安装件)

主机重量 约2000g(不包括天线、安装件和包装)

环境参数

工作温度 -15℃～+55℃

储存温度 -25℃～+65℃

相对湿度 95%RH(无凝结)



常见问题



1、设备如何安装？



支架先通过膨胀螺丝固定在井壁上，主机和传感器固定在支架上安装，为了避免井壁干扰，直径50cm以上窨井适用。



2、设备可以防水吗？水体淹没设备会损坏吗？



可以防水，设备采用铝合金材质，IP68防护等级。水体淹没设备会造成无法测量，水退后可以恢复正常工作。



3、设备支持远程通信吗？多久发送数据？



支持无线通信，内置NB-IoT通信模块。设备默认间隔1小时采集并发送一条数据到服务器，可以根据实际需求灵活设置发送间隔时间。



4、设备能供电多久？



内置52000mAh一次性电池，默认规则下可连续工作3年以上。







注意：以上报价含税含安装支架，不包含物联网卡，物联网卡需要单独购买
