型号:HHD3-WTSF50 失配负载 库号：D346247

失配负载 库号：D346247

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

失配负载 库号：D346247
失配负载 库号：D346247
失配负载 库号：D346247
失配负载可在射频系统中产生一个固定反射系数，可模

拟天线或终端系统的特定反射情况，用于发射机和功率放大

器等器件在失配状态下的性能测试。

WTSF 系列固定驻波比失配负载平均功率 50W-300W，

频率范围 30MHz-2200MHz，驻波比 1-6。

机械性能

连接器外壳 黄铜镀镍

阳内导体 黄铜镀金

阴内导体 铍青铜镀金

腔体 铝外壳、发黑

温度范围 -55° C ~ +125° C

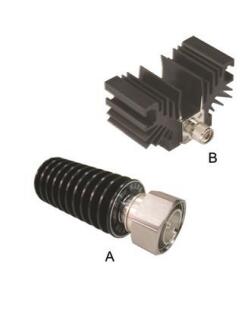

外形尺寸

A:Ø38×95mm

B:90×130×75mm

重量 A:160g; B:755g

电气性能：

型号 HHD3-WTSF50 频率范围(MHz)

30-500,500-800,800-2200 驻波比(1-6)±7%

平均功率：50W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 5W). 峰值功率：5KW (5μs 脉宽,1%负载周期)

连接器形式：N,SMA,7/16

备注：

1. 所有外形尺寸单位 mm, 尺寸公差±5%

2. 若非特别说明,外形尺寸和技术指标对应 N 型连接器。
