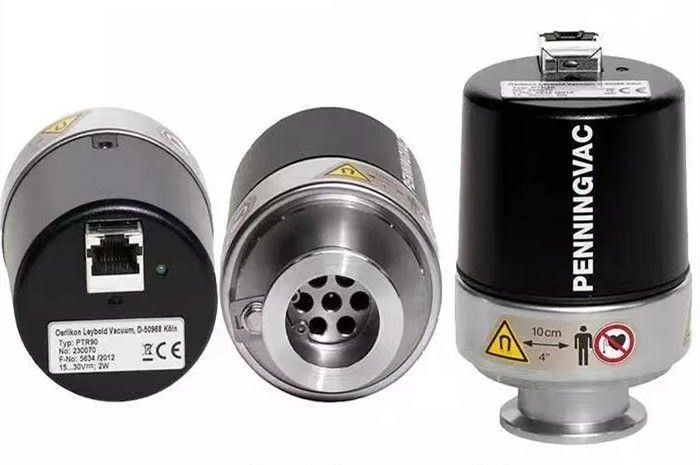

型号:PTR 90（PN:230070） 真空计（莱宝）库号：D260663

真空计（莱宝）库号：D260663

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

真空计（莱宝）库号：D260663
真空计（莱宝）库号：D260663
真空计（莱宝）库号：D260663
技术数据:

[测量范围]

*(空气，N2）:5×10-9…1000 mbar（毫巴）

*精度（N2）:≈±30%（在 1×10-8…100 mbar 范围内）

*可重复性:≈±5%（在 1×10-8…100 mbar 范围内）

[输出信号（测量信号）]

*电压范围:0…+10.5 V

*测量范围:1.82…8.6 V

*电压和压力的关系:对数，0.6V/log10 P

*出错信号:<0.5V，无电源

>9.5V，皮拉尼传感器出故障（丝极烧断）

输出阻抗:2×10 Ω

小负载阻抗:10kΩ，防短路

响应时间:（视压力而定）

P>10-6 mbar:<10 ms（毫秒）

P=10-8 mbar:≈1000 ms

识别变送器:85 kΩ，参考电源公用线

状态:引线 6

P>10-2 mbar 仅皮拉尼方式:低=0 V

P>10-2 mbar:低=0 V

冷阴极未点火

仅皮拉尼方式

P>10-2 mbar:高=15…30 VDC

冷阴极点火

皮拉尼/冷阴

极联合方式

LED（发光二极管）:高压接通（LED 点亮)

变送器电压:15…30 VDC（脉动≤1 Vpp）

功耗:≤2 W

保险丝 1）:≤1AT

电源装置电压，具有大:16…30 VDC

电缆长度:（脉动≤1 Vpp）2）

调节

电位器:在 10-4 mbar 以下调节

电位器:在大气压力下调节

电气连接:FCC68 插座，8 针

传感器电缆:8 极，屏蔽

导线长度:50 m（8×0.14 mm2）

工作电压:≤3.3 KV

工作电流:≥500 μA

接地概念:→见“电气连接”

真空连接一测量公用线:

通过 10 kΩ电阻连接（相对于的大电压

差±50 V，精度±10 V）。

电源公用线—信号

公用线:分别连接

暴露在真空中的材料

真空接头:不锈钢

测量室:不锈钢

引线隔离:陶瓷

内部密封:FPM

阳极:Mo

点火器:不锈钢

皮拉尼测量管:Ni, Au

皮拉尼丝极:W

安装方位:任意

1）Leybold 真空控制器满足这些要求。

2）电源装置的低电压与传感器电缆的长度成比例。

内部容积:≈20 cm3

压力:≤10 巴（绝压压力）

限于惰性气体

温度

操作:+5...+55 ℃

烘烤:150℃（不带电子线路和磁屏蔽）

皮拉尼丝极:120℃

存放:-40º~+65℃

相对湿度:≤80%，在温度≤+31℃时。在 40℃时，减小到 50%

使用:仅在室内，海拔不过 2000m

保护类型:IP 40
