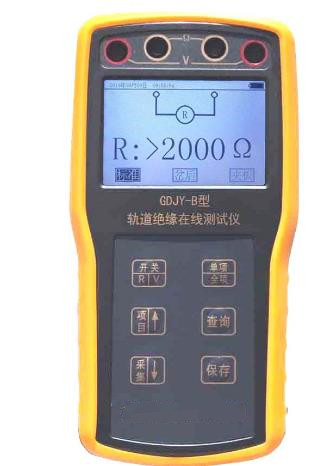

型号:JD16-GDJY-B 轨道绝缘在线测试仪GDJY-1 停产升级款JD16-GDJY-B 库号：D203534

轨道绝缘在线测试仪GDJY-1 停产升级款JD16-GDJY-B 库号：D203534

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

轨道绝缘在线测试仪GDJY-1 停产升级款JD16-GDJY-B 库号：D203534
轨道绝缘在线测试仪GDJY-1 停产升级款JD16-GDJY-B 库号：D203534
轨道绝缘在线测试仪GDJY-1 停产升级款JD16-GDJY-B 库号：D203534
一、概述

电务系统发生的行车故障中大部份是由道岔和轨道电路故障引起，而轨道电路故障又大部份由绝缘破损、道床泄漏（轨道电路阻抗变小）、塞钉接续线接触不良引起。

轨道绝缘破损多数是由于电化学腐蚀、机械变位等原因引起的，轨道绝缘包括钢轨轨端绝缘、道岔安装装置绝缘、轨距杆绝缘等各种轨道绝缘。

在铁路信号设备日常维修工作中，需要判断轨道绝缘性能，目前主要通过测量轨道电压（比较法）来近似判断轨道绝缘两端的轨道电路设备和轨道绝缘本身（可能拆掉后绝缘并没破损，拆除后不能再用，造成损失）的绝缘好坏，用表或兆欧表都无法直接在线进行测量，并估计绝缘破损情况。

采用在线测量判断轨道绝缘特性的好坏是提前预见故障发生、提前排除故障隐患的方法。为铁路电务部门与工务部门准确判定绝缘好坏的提供了检测手段。

二、测试范围

1、轨端（绝缘节）绝缘

2、采用数字表指示，表笔接触测试方式。

按键定义

GDJY ----B

系列

轨道绝缘

三、技术指标

1.工作环境：

环境温度：-20℃～50℃；

大气压力：74.8kPa～106kPa （ 海拔≤4500m ）。

2.可充电5号电池，可持续工作不低于10个小时。

3.测量范围：

在线绝缘阻抗：0Ω～2000Ω；

轨面交流电压：AC 0V～35V/（25HZ/50HZ/0-3000HZ）

4.测量精度：

在线绝缘阻抗：0～100Ω时，（ -5.0%±1d）；＞100Ω趋势值

轨面电压： 2%±1d；

5.当测试绝缘阻抗小于 20Ω时仪表显示阻抗值变为黄色警示，小于 10Ω时仪表阻抗值变为红色警示,并发出报警声音，提醒工区人员及时处理。

6.可将段、站、工区、测试人、测试位置信息通过上位机管理软件编辑后下发到仪器中，在测试时可自动记录测试数据，测试完成可上传到上位机中，在上位机中可对各站测试记录进行数据管理，并可绘制年月日测试曲线，分析轨道绝缘劣化趋势，提出预防性维护措施。

7.采用抗跌落塑胶保护外套、全封闭防水、防尘结构、可适应恶劣环境工作。

8.采用标准 USB Type-C 充电通讯接口，可储存 999 组坐标曲线数据。
