型号:MPA201 1/2 英寸传声器组合 库号：D409030

1/2 英寸传声器组合 库号：D409030

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

1/2 英寸传声器组合 库号：D409030
1/2 英寸传声器组合 库号：D409030
1/2 英寸传声器组合 库号：D409030
功能特点：

 1/2 英寸自由场传声器

 灵敏度(@250 Hz)：50 mV/Pa (-26 dB re 1V/Pa)

 频率响应：10 Hz ~ 20 kHz (±2 dB)

 动态范围：17 dBA ~ 135 dB

 极化电压：0V（预极化）

 均压方式：后均压

 可选 TEDS（IEEE 1451.4）

应用范围：

 高精度通用声学测试

 无反射的自由场、半自由场测量

产品介绍

 传声器组合介绍

工作标准传声器的输出阻抗达到 GΩ 以上，因此无法直接与数据采集设备相连，使用前置放

大器将输出阻抗降低到 50Ω 以下。传统电容传声器还需要前置放大器提供一个 200 V 的外部极化电

压对电容充电，或者在后极板上涂覆可存储电荷的驻极体材料以代替极化电压（预极化）。

不同的传声器类型需要搭配对应的前置放大器才可以工作，北京声望为用户提供稳固的传声

器组合供选购。传声器组合包括在洁净环境中组装的传声器和前置放大器，避免传声器和前置放大器

接口处被污染而导致测量误差。

 兼容性

北京声望的 MK 系列外极传声器需要搭配 MV 系列传统 200 V 前置放大器，并使用 MC7xx 系列

供电调理器，而 MP 型预极化传声器要搭配 MA 系列 ICCP 前置放大器，并使用 MC1xx 系列供电调

理器。传声器与前置放大器的连接螺纹符合 WS2（1/2 英寸）或 WS3（1/4 英寸）标准，同类型的传

声器或前置放大器可以互换。

 前置放大器对性能的影响

除了阻抗变换以外，前置放大器对传声器的性能会有一定影响，主要体现在以下几个方面：

1．灵敏度：一般的前置放大器都会导致传声器损失一定灵敏度，一般衰减 0.3 dB 左右。

2．自生噪声：传声器的输出噪声为热噪声，而前置放大器会带来一定的电噪声，因此传声器和

前置放大器组合后的总输出噪声为热噪声和电噪声之和。

3．大输出电压：传声器的大输出电压为其大声压级和灵敏度之积，此值往往和前置放大

器的大输出电压不能匹配。传声器和前置放大器组合的大输出电压取决于传声器和

前置放大器各自大输出电压的小者。因此，如果前置放大器的大输出电压小于传声器的

大输出电压，则传声器动态范围会减少。

4．频率响应：MA 系列 ICCP 供电前置放大器对低频有一定衰减，但一般也能满足 20 Hz~20

kHz 的使用要求。

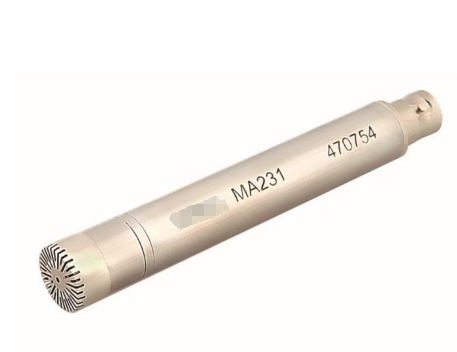

 MPA201 传声器组合

MPA201 是 MP201 传声器和 MA231 前置放大器的组合，可根据用户需要拆分为 MP201 和

MA231。

MP201 是 1/2 英寸自由场传声器，适合于在无反射的自由场、半自由场环境进行测量，其采用

预极化方式而无需外部极化电压，适用于 ICCP 供电前置放大器，符合 IEC 61094 WS2F 标准。

MA231 是 1/2 英寸 ICCP 供电前置放大器，适合于预极化传声器。

北京声望的大部分前置放大器都可以选配 TEDS 功能，从而支持数据采集设备直接读取传声器信

息，包括传声器型号、序列号、灵敏度等。目前北京声望的 TEDS 传声器支持 IEEE 1451.4 标准，其

中默认使用 v0.9 版本以兼容多数据采集设备，根据用户要求也可选择 v1.0 版本，关于 TEDS 的详

细信息可参考《技术总结 5 TEDS 传感器电子数据表》。

直径 1/2"

符合标准 (IEC 61672) 1 级

传声器 MP201

声场类型 自由场

前置放大器 MA231

开路灵敏度 (mV/Pa) (±2 dB) 50 (-26 dB re 1V/Pa)

频率响应 (Hz) (±2 dB) 10 ~ 20 k

动态范围 (dBA ~ dB) 17 ~ 135

大输出电压 (Vp) ±8

自生噪声 (dBA) 17

输出阻抗 (Ω) < 30

均压方式 后均压

供电方式 ICCP (2mA ~ 20mA, 4mA 典型)

使用温度范围 (°C) -30 ~ 80

使用湿度范围 (%RH) 0 ~ 95

温度系数 (250 Hz) (dB/°C) -0.02

压力系数 (250 Hz) (dB/kPa) -0.01

湿度影响 (dB) <0.1

尺寸 (mm) Ø13.2 × 91.1

输出接口 BNC

重量 (g) 34.2

TEDS 版本 MPA261



1/2英寸一型

传声器

MP201

1/2" 一型传声器，灵敏度50mV/Pa，自由场，0V极化电

压，6.3Hz～20kHz

1/2" 前置放

大器

MA231 1/2" 前置放大器，长度79mm，ICP 供电，BNC接头。
