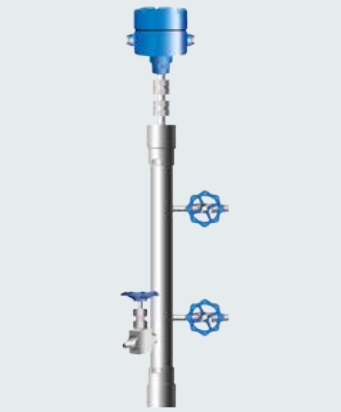

型号:CAP-3031-S-0-0-L-300mm 电容式液位计 库号：D408982

电容式液位计 库号：D408982

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

电容式液位计 库号：D408982
电容式液位计 库号：D408982
电容式液位计 库号：D408982
利用液位变化与其对测量探极产生的电容变化之间的

关系，通过模式系统软件将检测的电容变化经各种补

偿计算后，输出与物位变化成正比的两线制 4~20mA 模

拟电流环及四组 SPST ( NO ）固态继电器触点，支持多

种总线协议。

硬件配置

CAP-3001-3-S、CAP-3001-3-R 、CAP-

3001-3-B

技术指标

工作电压：大： 30V

小：18V（CAP-3031-R，输出 3.5mA 时）

15V（CAP-3031-S，输出 3.5mA 时）

15V（CAP-3031-B，输出 3.5mA 时）

10V（输出 22mA 时）

电 流 环：两线制 3.5mA ～ 22mA

故障报警电流：3.5mA 或 22mA 可设定

隔离性能：测量系统与电流环隔离

等级：ExiaⅡCT6Ga （-40℃～ 70℃）

ExiaⅡCT5Ga （-40℃～ 85℃）

参数：

电源输入：

Ui=30V, Ii=100mA,Pi=0.75W

Cl=100pF,Li=10uH

固态继电器（每组） :

Ul=30V,Ii=I00mA,Pi= 0.75W

Ci=150pF,Li =10uH

测量范围：0 ～ 1270mm

测量周期：0.5 秒

分 辨 率：0.02mm

温度漂移：±0.5mm Max（-40℃～ 85℃）

工作压力： 23MPa Max

线性偏差：±（1+0.05%FS )mm

固态继电器（CAP-3031-R) :

配 置：四组 SPST ( NO ）固态继电器

负载电压：220V AC/300V DC （非场所）

30V DC/AC （场所）

负载电流：l00mA （-40℃～ 40℃）

50mA （-40℃～ 85℃）

报警模式：“开、关报警”可选

五种报警模式独立可选

延 时：1 ～ 60 秒，可独立编程

介质温度：450℃，非标可达 600℃

环境温度：-40℃～ 70℃ （ExiaⅡCT6Ga )

-40℃～ 85℃ （ExiaⅡCT5Ga)

存储温度：-55℃～ 100℃

通讯协议：HART、各种总线协议

防护等级：IP65

电磁兼容：通过 CE

通过 SIL3 完整性等级

关联设备：CAP-3000S 手操器

技术特点

具有全工况条件（锅炉启、停、排污、事故工况等）下液

位准确连续测控功能

能够对液相介质介电常数变化、汽相介质介电常数变化同

时进行自动补偿，无需现场标定

能够对测量系统的温度漂移进行自动补偿，全温度范围测

量系统温漂不过 0.lpF

经 CE 的良好的电磁兼容特性

耐高温、高压、长寿命

高、高精度、高稳定

不存在“假水位”测量

手持标定仪为中文操作环境，轻松整定，带自诊断

典型应用

各种规格工业汽包、高加、余热锅炉汽包等压力容器的液

位测控。

转化炉液位测控
