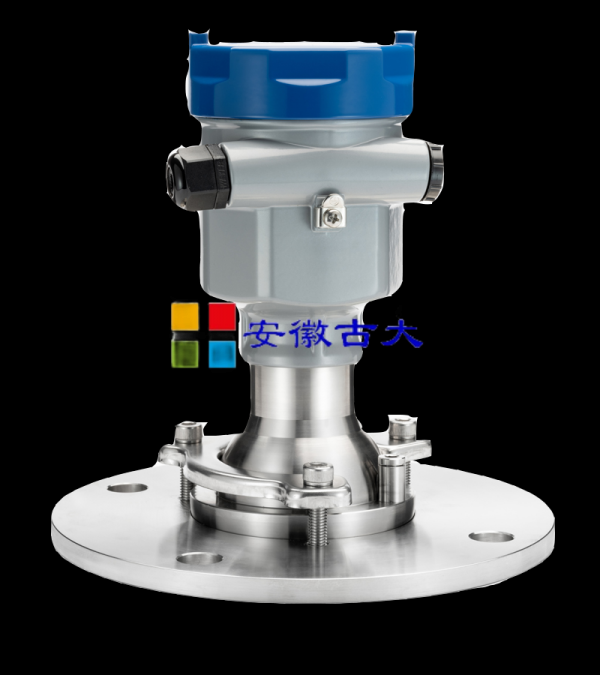

GDRD87 专业生产古大GDRD87雷达物位计

专业生产古大GDRD87雷达物位计80G雷达相对于26G或6G雷达具有频率更高，波长更短，波束角更小，能量更加集中的特点；加上FMCW技术的应用，使其具有以下特点： 1.量程大，盲区小； 2.波束角小，天线尺寸小，便于安装。受罐体接管尺寸 、 障碍物影响小； 3.测量精度高，抗干扰能力强，可靠性高。

安徽古大仪表有限公司位于长江之滨的皖东明珠———天长市，东连历史名城———扬州，南接六朝古都———南京，北依龙虾之乡———盱眙，西靠滁州。宁徐两条高速公路横贯南北，交通便利，连接四面八方。为国家中型企业，天长市支柱企业。   公司历来注重以人为本，本公司集中了一大批仪表、电缆行业的科技人才，专门从事产品的研发、制造、销售。我公司自主生产制造的仪器仪表、工业自动化控制系统、仪表成套、高低压配电柜、管阀及配件、电线电缆等产品远销到欧美、东南亚市场。   我司经过多年的推广和宣传，产品已经被广泛应用在电机马达、压缩机制造、新能源汽车、变压器、电力、石化、食品等行业。我们所提供的产品性能稳定可靠，深受广大用户好评。为了广泛地应用我公司产品，有效的保护您的产品，我公司希望各厂家来电来函联系洽谈。 我们将抱着热忱、友好、积极的态度竭诚为您服务！

专业生产古大GDRD87雷达物位计
专业生产古大GDRD87雷达物位计
专业生产古大GDRD87雷达物位计
GDRD87

特   征：  大量程，带吹扫接口，万向、螺纹、吊架安装

应   用：  强粉尘场合的固体测量



量程范围：  0～120m

测量精度：  ±5mm

天线材料：  铝衬塑料、不锈钢316L /PP、不锈钢316L /FEP、不锈钢316L /PTFE

过程温度： （-40～110）℃

        （-40～130）℃

        （-40～200）℃

过程压力：  常压

      （-0.1～0.3）MPa

频率范围：  80GHz

信号输出：  4～20mA/HART

         RS485/MODBUS协议

电  源：  两线制单腔（4～20）mA   （12～30）VDC  标准型

                          （12～30）VDC  本安型

       四线制单腔（RS485）    （9～27）VDC   标准型

                          （24±10%）VDC  本安型

       四线制两腔（4～20）mA  （18～25）VDC  标准型

       四线制两腔（4～20）mA   24 VDC      标准型

详细介绍：

GDRD87

许可证形式

P  标准型（非防爆）

I  本安型（Ex ia ⅡC T2～T6 Ga）

G  本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）

※见注1

天线型式

MW （-40～110）℃     常压      铝衬塑料     万向节（max10°）

NW （-40～130）℃     常压      不锈钢316L    万向节（max10°）

RW （-40～200）℃     常压      不锈钢316L    万向节（max10°） 带散热

HG （-40～110）℃     常压      铝衬塑料      螺纹M94X2

JG （-40～130）℃ （-0.1～0.3）MPa  不锈钢316L    螺纹M94X2

LG （-40～200）℃ （-0.1～0.3）MPa  不锈钢316L    螺纹M94X2   带散热

※见注3

透镜材料

A  PTFE  （-40～200）℃

C  PEEK  （-40～200）℃

※见注4

安装方式

FC 法兰  DN100  PN16  GB/T9119-2000  不锈钢316L

FD 法兰  DN125  PN16  GB/T9119-2000  不锈钢316L

FE 法兰  DN150  PN16  GB/T9119-2000  不锈钢316L

FX 非标准法兰

GD 吊架

※见注5

过程密封

A  FKM （-40～200）℃

※见注6

电子组件

B （4～20）mA/HART  两线制（单腔）

R  RS485/MODBUS协议（单腔）

E （4～20）mA/（18～25）VDC/HART 两线制（两腔）

C （4～20）mA/24 VDC/HART  四线制（两腔）

D （4～20）mA/220 VDC/HART  四线制（两腔）

S （4～20）mA/HART  两线制（两腔）

X  特殊定制（非防爆）

※见注1

外壳/防护等级

B  塑料PBT/IP66

A  铝ADC12/IP67

G  不锈钢316L/IP67

D  铝两腔ADC12/IP67

H  不锈钢两腔316L/IP67

※见注1

电缆进线

M  M20x1.5

N  ½NPT

显示/编程

A  编程器带蓝牙

B  编程器无蓝牙

C  远程显示带蓝牙

D  远程显示无蓝牙

X  无

※见注2

注：

1.本安型仪表（Ex ia ⅡC T2～T6）仅用于“B、R”型电子组件；“A、B、G、D、H”型外壳。

 本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）仅用于“C、E”型电子组件；“D、H”型外壳。

2.本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）显示/编程仅用于“A、B、X”型。

3.透镜材料选“C”型，天线形式不可选“MW、HG”型。

4.法兰厚度均为10mm，安装方式“GD”只适用天线形式“HG”型。

5.仪表可带吹扫，接口螺纹G1/8。吹扫气源压力、流量见下表：

	单位（Kg/cm3）
压力	1
压力上限	2



压力（Kg/cm3）	流量（m3/h）
0.5	3
1	4
1.5	4.5
2	5



警告：

1.本安+隔爆型仪表，隔爆腔严禁带电开盖；

2.产品外壳的非金属部件潜在静电电荷，防止摩擦与冲击引起的点燃危险；安装及使用时严禁与液体介质接触；清洁时请用湿布擦试。

3.外壳含铝ADC12或塑料PBT时，防止冲击或摩擦引起点燃危险。

4.检修时，产品外壳及天线的非金属部件应避免摩擦引起点燃危险。
