GDRD53 专业生产GDRD53雷达液位计

专业生产GDRD53雷达液位计雷达物位计采用了高达26GHz的发射频率，因而具有: 波长更短,对小颗粒物质的料位测量更适合。 - 波束角小,能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性; 天线尺寸小，便于安装和加装防尘罩等天线防护装置； 测量盲区更小，对于小罐测量也会取得良好的效果;

安徽古大仪表有限公司位于长江之滨的皖东明珠———天长市，东连历史名城———扬州，南接六朝古都———南京，北依龙虾之乡———盱眙，西靠滁州。宁徐两条高速公路横贯南北，交通便利，连接四面八方。为国家中型企业，天长市支柱企业。   公司历来注重以人为本，本公司集中了一大批仪表、电缆行业的科技人才，专门从事产品的研发、制造、销售。我公司自主生产制造的仪器仪表、工业自动化控制系统、仪表成套、高低压配电柜、管阀及配件、电线电缆等产品远销到欧美、东南亚市场。   我司经过多年的推广和宣传，产品已经被广泛应用在电机马达、压缩机制造、新能源汽车、变压器、电力、石化、食品等行业。我们所提供的产品性能稳定可靠，深受广大用户好评。为了广泛地应用我公司产品，有效的保护您的产品，我公司希望各厂家来电来函联系洽谈。 我们将抱着热忱、友好、积极的态度竭诚为您服务！

专业生产GDRD53雷达液位计
专业生产GDRD53雷达液位计
专业生产GDRD53雷达液位计

专业生产安徽古大GDRD53雷达液位计

GDRD53

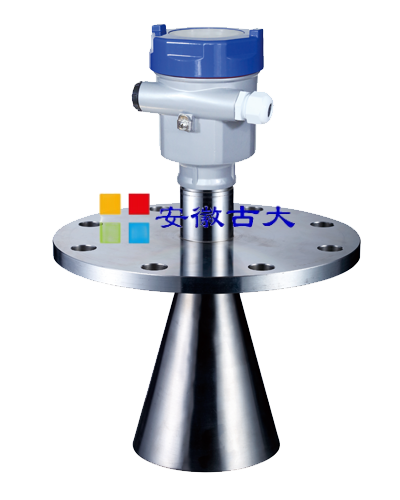

特  征： 喇叭口天线，波束角较小。

应  用： 液体测量或短量程固体测量。能适应过程条件复杂的环境。

量    程： 30m

测量精度： ±10mm

过程连接： 法兰316L

天线材料： 不锈钢316L/PTFE

过程温度： （-40～200）°C

过程压力： （-0.1～4.0）MPa

频率范围：  6 GHz

信号输出： （4～20）mA/HART

电  源：  两线制/四线制

详细介绍：

GDRD53

许可证

P     标准型（非防爆）

I      本安型（Ex ia ⅡC T1～T6 Ga）

G    本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）

天线型式/材料

C    喇叭天线50/不锈钢316L（仅用于导波管安装）*

D    喇叭天线80/不锈钢316L（仅用于导波管安装）*

E    喇叭天线100/不锈钢316L

F    喇叭天线150/不锈钢316L

G    喇叭天线200/不锈钢316L

天线延长管

A    无

B    200mm

C    500mm

D    1000mm

E    2000mm

X    特殊定制

过程连接

FA   法兰   DN50  PN1.6  不锈钢316L（GB/T9119-2000）

FB   法兰   DN80  PN1.6  不锈钢316L（GB/T9119-2000）

FC   法兰   DN100 PN1.6  不锈钢316L（GB/T9119-2000）

FD   法兰   DN150 PN1.6  不锈钢316L（GB/T9119-2000）

FE   法兰   DN200 PN1.6  不锈钢316L（GB/T9119-2000）

YP  特殊制定

密封/过程温度

2   Viton/（-40～130）°C

3   Kalrez/（-20～130）°C

4   Viton/（-40～200）°C带散热片 （过程温度大于100℃时选用）

5   Kalrez/（-20～200）°C带散热片（过程温度大于100℃时选用）

电子组件

B    （4～20）mA/HART两线制（单腔）

C    （4～20）mA/（22.8～26.4）V DC/HART四线制（两腔）

D    （198～242）V AC/HART四线制（两腔）

E    （4～20）mA/（22.8～26.4）V DC /HART两线制（两腔）

外壳/防护等级

B      塑料PBT/IP66

A      铝ADC12/IP67

G     不锈钢316L/IP67

D     铝两腔ADC12/IP67

H     不锈钢两腔316L/IP67

※见注1

电缆进线

M      M20x1.5

N      ½NPT

现场显示/编程

A    带

X    不带

注：

1. 本安型仪表（Ex ia ⅡC T1～T6 Ga）仅用于“B”电子组件；“A、G 、D、H”型外壳。

2. 本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）仅用于“C、D、E”电子组件；“D、H”型外壳。

3. 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

警告：

1.本安+隔爆型仪表，隔爆腔严禁带电开盖；

2.产品外壳的非金属部件潜在静电电荷，防止摩擦与冲击引起的点燃危险；安装及使用时严禁与液体介质接触；清洁时请用湿布擦试。

3.外壳含铝ADC12或塑料PBT时，防止冲击或摩擦引起点燃危险。

4.检修时，产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
