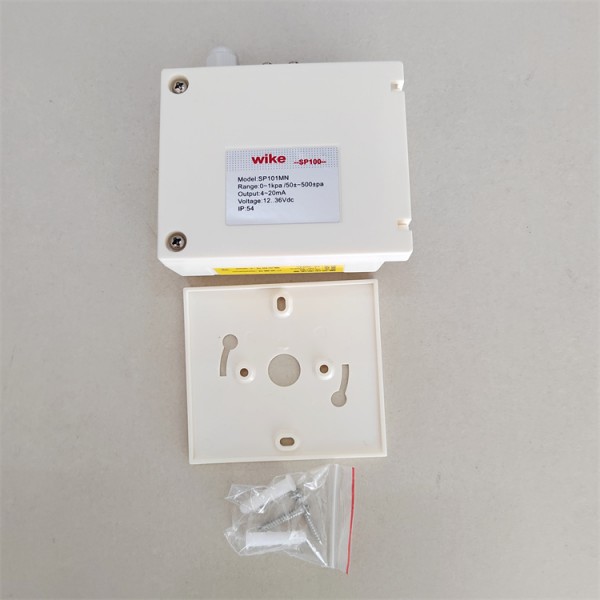

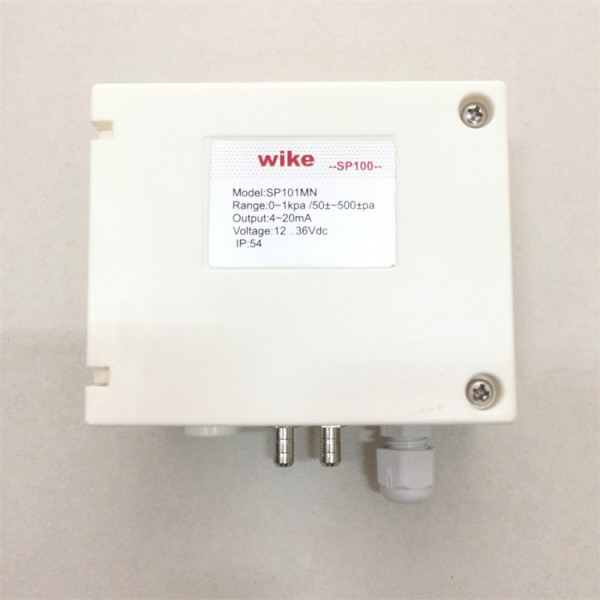

SP101MN微差压送器

SP10系列 微差压变送器可测量正压、负压和差压，并将压差转化成比例的电信号输出，zui小量程可低至100Pa，zui 大量程可高达10Pa，SP10采用压阻式传感器技术，传感器敏感元件和du li是检测电路确保了产品良好的温度性能和长期稳定性。

SP101MN微差压送器用户操作步骤：

1. 打开外壳后，检查DIP拔码开关状态，参照DIP拔码开关量程对照表对应好用户自己想要的的量程。

2. 按照电路连接图接好线，变送器进入自检状态，带LCD显示的变送器会自动显示该变送器的量程、输出信号。变送器自检大概10秒钟后，进入测量状态。

3. 进入测量状态后，将变送器固定在安装位置，正负压接口不接管，查看零点是否有偏差，如果输出信号不是4mA或者LCD显示不是0，按ZERO清零键。

4. 拧紧外壳螺丝；将高压接到正压口，低压接到负压口，操作完毕。

SP101MN微差压送器性能参数

压力介质：空气或其他中性气体

测量范围：0—100Pa至0—10000Pa，具体见量程表

测量单位：pa，inH2O

精度：±1.0％FS

响应时间：30ms

分 辨 率：1pa，或0.01inH2O

过压保护：20kpa（DP101）；100kap（DP102）

爆破压力：30kap（DP101）；150kpa（DP102）

供电：10-35VDC（2线制）；24VDC/AC±10％（3/4线制）

输出信号：4-20mA；0-10V（根据型号）

Z大负载：500Ω（4-20mA）；Z小负载：1kΩ（0-10V）

电路：误接线保护

结构材料：ABS

防护等级：IP65

工作温度：-10－ +50℃

储藏温度：-20－ +70℃

安装位置：正常为垂直安装（因工厂标定时将传感器垂直放置），其

          它位置安装时应按zero键自动清零。

压力连接：Φ5.2倒刺不锈钢压力接口

电缆线出口直接：10mm

尺寸：110×94×45mm

重量：约170克
