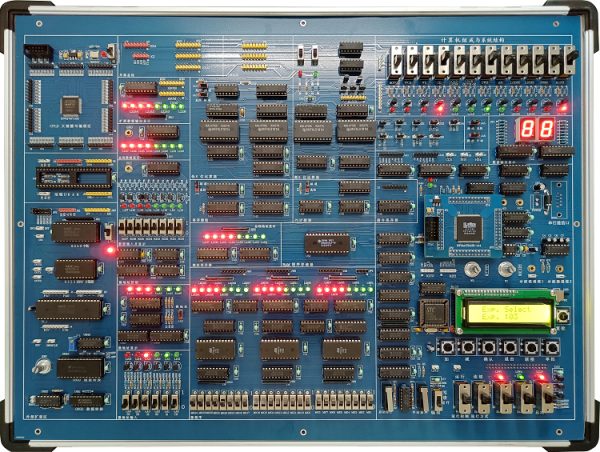

计算机组成原理实验箱(不连接电脑也可以做实验） 库号：D408883
计算机组成原理实验箱(不连接电脑也可以做实验） 库号：D408883
计算机组成原理实验箱(不连接电脑也可以做实验） 库号：D408883
计算机组成原理实验箱 一、硬件技术指标：

1、实验电路工作电源：+5V/2A、±12V/0.，每路均带有短路保护和自动关断功能，每路带电源指示。

2、实验系统的字长为8位。

3、实验系统的基本指令系统类PC机，有多种指令格式，多种寻址方式。

4、主存储器采用8K字节静态存储器6264，用于存放用户程序和数据。

5、配运算器模块，由4片4位的算术逻辑单元功能发生器级联而，可进行8位、16位运算器实验。

6、控制器采用微程序方案实现，支持动态微程序设计。

7、实验系统工作频率源由555时基电路和74LS123可再触发单稳态多谐振荡器组成产生，频率范围为330HZ～580HZ。可以同时产生四种不同时序的时钟信号。

8、实验系统配有微程序手动输入并显示模块，装有24个微程序输入开关，用于输入微程序。

9、配有手动16位数据输入模块，装有16个数据输入开关，用于输入16位数据。

10、配8个控制开关，2个微动开关，用于手动控制整机的运行和切换运行方式等。

11、配2位七段数码管以显示程序运行的结果。另配置6个数码管，用于交通灯显示。

12、配微地址发生器模块和微地址显示模块、微地址控制模块。

13、配数据总线显示模块。



14、配总线地址显示模块。



15、配有一个双向通用移位寄存器。



16、具有前进位控制逻辑。



17、配有指令寄存器和地址寄存器。



18、主机上设计有二片大规模CPLD和51单片机作为整机的主控器件，可以在自动方式下完成全部部件实验和整机模型机设计实验。



19、配有并行I/O接口电路8255，实现带输入输出接口的模型机的设计。



20、配有定时/计数器接口电路8253。实现带定时/计数器功能的模型机的设计。



21、配有中断控制器8259。实现带中断功能的模型机的设计）。



22、配有双端口存储器IDT7132。



23、模数A/D和数模D/A转换电路。



24、配置ALTERA EPM240模块，实现具备多功能复杂模型机的设计实验。



25、配置LCD1602液晶显示器和键盘为无电脑的情况下提供人机接口，在单机状态下可以完成大部分的计算机组成原理实验。



26、实验的连接：模块间实验线路的连接：全部信号采用排线连接，操作简便，实验导线连接稳定。



27、机箱参考外形尺寸502×384×130mm。

二、软件技术指标：



1、实验系统集成动态调试运行软件。



2、详尽的CAI课件,能将实验原理、实验目的、芯片、查询等功能集于一体,便于多媒体教学；



3、的程序和微程序调试功能，有单步、断点和连续等运行方式。



4、有程序和微程序读写功能。



5、以彩色流程图方式全程监视程序的运行状态和运行结果。



6、用debug读写存贮菜单，对寄存器进行输入数据和参数设置以及读出目标输出信息。
