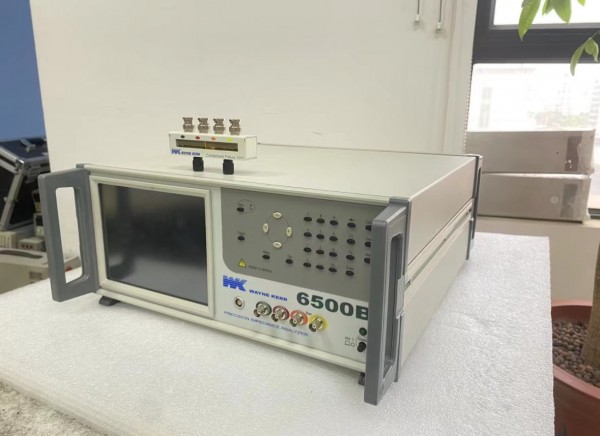

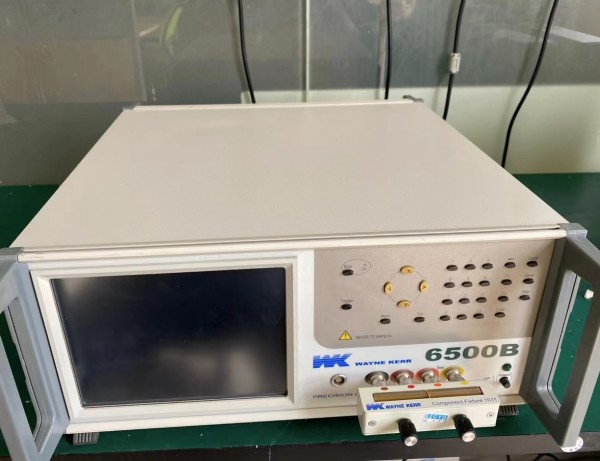

出售英国Wayne稳科6550B阻抗分析仪
产品特点：
· 简易的TFT触屏操作，10分钟内轻易上手
· 电介质、压电片及石英晶体测试解决方案
· 30 msec超高速测试速度
· 等效Rdc 可高度四线式测试，量测到0.01mohm
· 0.05%基本精度
· 可内建1Amp 或 2Amp DC Bias，外加达到40Amp DC Bias
· 可将测试波形储存成CSV格式，放大、缩小及MARKER功能
· 20Hz~120MHz，七种机型，可随时升级 ，达升级到120MHz
· 直觉的用户操作介面，USB、LAN、GPIB及HANDLER
· 可使用滑鼠及键盘操控，也可外接印表机及使用USB介面储存资料
· 具等效电路模拟功能，内建同频率LCR Meter一
测试参数:
电容(C), 电感(L), 电阻(R), 电导(G), 电纳(B), 电抗(X), 消耗因素(D), 品质因素(Q), 阻抗(Z), Y参数(Y), 相位角(Ø)
高精度量测：
电容,电感及阻抗基本精度为±0.05%.消耗因素精度为±0.0005及品质因素精度为±0.05%.

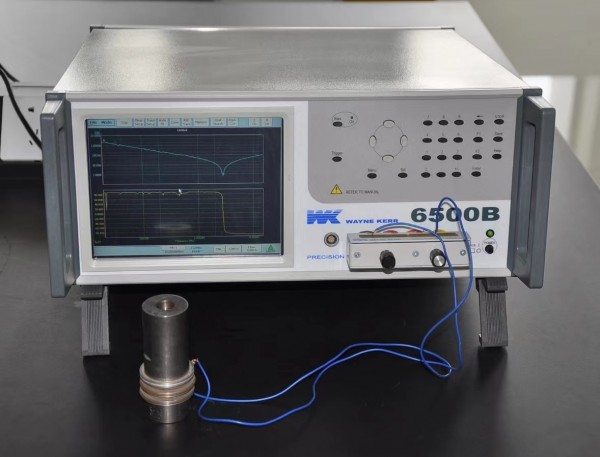

元件图形扫描
6500系列精密阻抗分析仪不仅提供高频率,高精度的量测. 该设备还是一个包含丰富特性的元件分析仪.
图形扫描可依据频率, 驱动值及直流偏压源同时在高清晰,大型彩色显示幕上显示任意两种参数的图形.
显示格式包括 串联 或并联等同电路和两极形式.单测某一频率时可以从图形扫描转换成标准电表读值模式.
可变的输出和偏压源
交流输出可选高达1伏或20mA,实现在真实操作环境中来评估元件.可变偏压直流源可提供达100mA的电流.
外部控制
在品管或制作档谱的过程中可通过 GPIB介面来控制仪器和收取读值.
网端介面也具有同样的控制仪器和传输资料的功能 – 使仪器能适应许多不同的测试环境.
多选择的介面
VGA介面可连接到PC显示器或投影机, 这种功能为生产环境或教学培训都提供无法衡量的价值. 本机还可通过外接键盘和滑鼠来操控,任何PS2或USB键盘和滑鼠都能简单的接插到系统中, 提供控制和操作仪器的另一种可行方式.
资料储存和提取
所有的测试结果及设制都可以通过网路介面或USB闪盘来储存.
分类处理介面
Bin Handler 为可选设制, 通过25相D型接头提供独立(24V)和非独立(5V)的信号.
印表机输出
测试结果可通过几种不同的途经列印出,其中包括直接列印至HP-PCL匹配的图形印表机, EPSON相匹配的文字印表机或直接通过仪器的网口经局域网列印.
待测元件连接
可通过面板的BNC接头来实现俩端,三端或四埠的连接以及可能的接地状况.备有许多的可选附件以供不同的测试需要.
充电电容保护
高精密的测试仪器可能在使用过程中被已充电的电容装置所损坏,造成昂贵的维修及不必要的停产. 6500系列有内置的保护来避免这种情况发生.
规格参数：
|
机型 |
6505B |
6510B |
6515B |
6520B |
6530B |
6550B |
65120B |
|
|
频率 |
20Hz~5MHz |
20Hz~10MHz |
20Hz~15MHz |
20Hz~20MHz |
20Hz~30MHz |
20Hz~50MHz |
20Hz~120MHz |
|
|
测试参数 |
L（电感）、Q（品质因素）、D（消耗因素）、C（电容）、Z（阻抗）、X（电抗）、ACR（交流电阻）、θ（相位角）、Y（导纳）、G（电导）、 B（电纳） |
|
|
|
|
|
|
|
|
参数范围 |
Z, R, X: 0.01m > 2GΩ |
|
|
|
|
|
|
|
|
G, Y, B: 0.01mS ~ >2kS |
|
|
|
|
|
|
|
|
|
L: 0.1nH ~ > 2kH |
|
|
|
|
|
|
|
|
|
C: 1Ff ~ >1F |
|
|
|
|
|
|
|
|
|
D: 0.00001 ~ >1000； Q: 0.00001 ~ >1000 |
|
|
|
|
|
|
|
|
|
θ: -180o~+180o |
|
|
|
|
|
|
|
|
|
电平 |
10mV~1Vrms; 200μA~20mA |
|
|
|
|
|
|
|
|
输出阻抗 |
50Ω |
|
|
|
|
|
|
|
|
直流叠加 |
内置：0~100mV/0 ~ +40V; -40V ~ +40V（选配） |
|
|
|
|
|
|
|
|
外加：0 ~ +40A(选配) |
|
|
|
|
|
|
|
|
|
测试模式 |
电表模式（测试值显示）/ 分析模式（扫描曲线） |
|
|
|
|
|
|
|
|
谐振频率测试 |
|
|
|
|
|
|
|
|
|
测试值 / 偏差值 |
|
|
|
|
|
|
|
|
|
测试值下载 / CSV格式 |
|
|
|
|
|
|
|
|
|
等效电路分析测试（选配）WK65120B为标配 |
|
|
|
|
|
|
|
|
|
绝缘材料介电常数测试和磁性材料磁导率测试 |
|
|
|
|
|
|
|
|
|
分类挑选（选配） / 多步骤测试（选配） / 震荡器 / 压电组件测试（选配） |
|
|
|
|
|
|
|
|
|
通信接口 |
GPIB, LAN, Handler / PASS, FAIL（选配） |
|
|
|
|
|
|
|
|
内存 |
20组 |
|
|
|
|
|
|
|
|
温湿度 |
温度0℃~40℃（操作）,-20℃~60℃（储存），湿度>80% |
|
|
|
|
|
|
|
|
输入电压 |
使用电源90~264Vac（可自动切换），频率47~63Hz |
|
|
|
|
|
|
|
|
标准配件 |
操作手册，电源线，1J1011测试夹具或1J1012测试夹具，U盘 |
|
|
|
|
|
|
|
|
选配 |
/M Multi Measurement Mode（多步测量模式） |
/B2 Binning Opto-Coupled（光藕分选） |
|
|
|
|
|
|
|
/L Data Logger Mode（数据记录模式） |
/D1 0 ~+40Vdc bias（内置） |
|
|
|
|
|
|
|
|
/E Equivalent Circuit Analysis（等效电路分析） |
/D2 -40V ~+40Vdc bias（内置） |
|
|
|
|
|
|
|
|
/B1 Binning（分选） |
订购65120B可附赠选配D1/D2其中之一 |
|
|
|
|
|
|
|
|
1J1012 SMD二线式测试治具 |
5-654-7010 Transfer Standard Kit-Dip（插件式校准件） |
|
|
|
|
|
|
|
|
1J1014 SMD四线式测试治具 |
5-654-7011 Transfer Standard Kit-SMD（SMD标准件） |
|
|
|
|
|
|
|
|
1EVA40120 SMD镊子式测试治具 |
|
|
|
|
|
|
|
|
|
尺寸/净重量 |
尺寸(mm)190/H×440/W×525/D 净重量14.5Kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
稳科代理商：苏州裕登电子科技有限公司
我们的优势：稳科、是德、泰克、、固纬、福禄克、艾德克斯、安柏、艾诺、长盛、同惠等。
产品涵盖：示波器、电源、万用表、信号发生器、安规测试仪、LCR测试仪、电子负载、网络分析仪、频谱分析仪、电池内阻测试仪、温度记录仪、功率分析仪、微奥姆计、频率计等仪器仪表。
参数配置：
|
使用电源 |
90 V AC to 264 V AC |
|
频率 |
50/60 Hz |
|
显示幕 |
8.4" VGA(640 |
|
印表机输出 |
HP-PCL匹配的图形印表机, EPSON相匹配的文字印表机, 通过仪器的网口经局域网列印.
|
|
远程控制 |
GPIB IEEE-488.2 及 SCPI 1992.0 |
|
远程触发 |
Rear panel BNC with internal pull-up, operates on logic low or co |
|
USB介面 |
两个USB介面,USB1.0 compliant |
|
VGA介面 |
15-way D-type co |
|
局域网介面 |
10/100-ba |
|
键盘 |
Standard USB or PS/2 keyboard port. Instrument front panel remains active with keyboard plugged in |
|
滑鼠 |
Standard USB orPS/2 mouse port. Touch screen remains enabled when the mouse is connected. |
|
Bin Handler (optional) |
Isolated (24 V) and non-isolated (5 V). 25-way D-type co |
