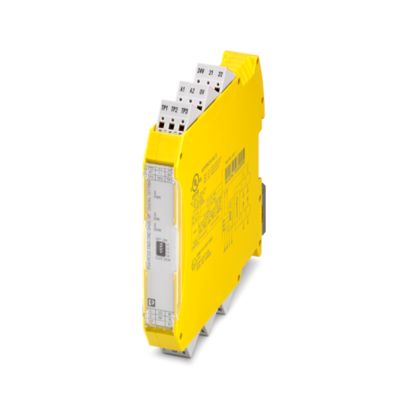

PSR-PC52-1NO-1NC-24DC-SP -1017064 耦合继电器

PSR-PC52-1NO-1NC-24DC-SP - 耦合继电器1017064

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

PSR-PC52-1NO-1NC-24DC-SP - 耦合继电器
1017064

产品类型 耦合继电器
产品系列 PSRmini
应用 安全接通
低要求
Ex
继电器型号 机电式继电器
次数 耦合继电器
典型启动时间（Us时） 典型值 100 ms (通过A1-A2控制时)
典型释放时间 典型值 30 ms (通过A1-A2控制时)
恢复时间 1 s (通过A1-A2控制时)
电气特性
额定条件下的最大功耗 3.8 W (ati UB = 26.4 V DC, UBD = 26.4 V DC, IL = 3 A)
额定操作模式 100 %符合条件
供电回路间的电气间隙和爬电距离
额定绝缘电压 250 V AC
额定过电压／绝缘 所有电流通路与外壳之间的4 kV基本绝缘
安全隔离，从（A1/A2、24V/0V、21/22和TP1/TP2/TP3）到启用电流路径（L、L'、LO、LO'、NI、NI'、N、N'）的6 kV增强型绝缘
电源
品名 A1/A2
额定控制电路电源电压 US 20.4 V DC ... 26.4 V DC
额定控制电路电源电压US 24 V DC -15 % / +10 %
额定控制电源电流IS 典型值 75 mA
US时的功耗 典型值 2 W (US/UD时；On状态)
冲击电流 最大 100 mA 耦合继电器
延迟时间 2 ms (在A1-A2处，电压骤降Us的情况下)
最大 2 ms (A1-A2；低测试脉冲宽度)
≥ 100 ms (A1-A2；低测试脉冲速率)
最大 17 ms (A1-A2；高测试脉冲宽度)
≥ 800 ms (A1-A2；高测试脉冲速率)
保护电路 浪涌保护; 36 V抑制二极管
极性保护
电源
品名 24V/0V
诊断电源电压UD 24 V DC -20 % / +25 %
UD的输入电流 35 mA (在UD = 24 V时)
45 mA (在UD = 19 V时)
25 mA (在UD = 30 V时)
UD时的冲击电流 1.5 A (Δt < 10 µs)
UD时的功耗 典型值 0.9 W (UD时；Off状态)
保护电路 浪涌保护; 33 V抑制二极管
极性保护
输入数据
           输出数据
                                         连接数据
                  信号处理
  尺寸
      材料规格
    特性
      环境和真实条件
                       认证
                                  标准和规范
   安装
      商业数据
订货号 1017064
包装单位 1 pc
最小订货量 1 pc
销售关键代码 DNA182
产品关键代码 DNA182
目录页面 页码253 (C-6-2019)
GTIN 4055626674032
单件重量（含包装） 245.2 g
单件重量（不含包装） 244.5 g
关税号 8536411090
原产地 DE
