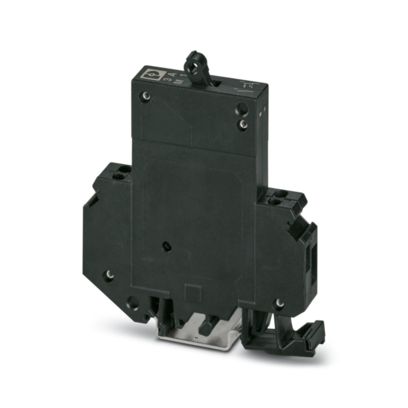

TMC 1 M1 100 3,0A - 热磁设备断路器
0914471

产品类型 热磁设备断路器
产品系列 TMC
类型 导轨安装模块，单片 热磁设备断路器
位数 1
连接量 4
行数 2
通道数目 1
绝缘特性
过电压类别 II
污染等级 2
电气特性热磁设备断路器
                                        连接数据
主要触点
螺纹 M3
紧固扭矩 0.6 ... 0.8 Nm
剥线长度 12 mm
刚性导线横截面 0.2 mm² ... 6 mm²
横截面 AWG 24 ... 10 (按IEC标准修订)
柔性导线横截面 0.2 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管） 0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.25 mm² ... 2.5 mm²
2根横截面相同的导线，刚性导线 0.2 mm² ... 0.75 mm²
2根横截面相同的导线，柔性导线 0.2 mm² ... 0.75 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管 0.25 mm² ... 1 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 2.5 mm²
标称电流 3 A
额定电压 250 V AC
65 V DC
辅助触点
螺纹 M3
紧固扭矩 0.6 ... 0.8 Nm
剥线长度 12 mm
塞规 A1
刚性导线横截面 0.2 mm² ... 2.5 mm²
横截面 AWG 24 ... 14 (按IEC标准修订)
柔性导线横截面 0.2 mm² ... 1.5 mm²
柔性导线横截面（套管不带塑料绝缘管） 0.25 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.25 mm² ... 1.5 mm²
2根横截面相同的导线，刚性导线 0.2 m² ... 0.75 m²
2根横截面相同的导线，柔性导线 0.2 m² ... 0.75 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管 0.25 mm² ... 0.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 0.75 mm²
标称电流 3 A
额定电压 250 V AC
65 V DC
主触点
连接方式 螺钉连接
螺纹 M3
紧固扭矩 0.6 Nm ... 0.8 Nm
剥线长度 12 mm
柔性导线横截面 0.2 mm² ... 4 mm²
刚性导线横截面 0.2 mm² ... 6 mm²
可连接导向横截面 AWG 24 ... 10
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 2.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 4 mm²
辅助触点
连接方式 螺钉连接
螺纹 M3
紧固扭矩 0.6 Nm ... 0.8 Nm
剥线长度 12 mm
柔性导线横截面 0.2 mm² ... 1.5 mm²
刚性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 14
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 1.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm²
尺寸
        材料规格
        机械特性
   环境和真实条件
        标准和规范
    安装
  商业数据
订货号 0914471
包装单位 6 pc
最小订货量 6 pc
销售关键代码 CLA121
产品关键代码 CLA121
目录页面 页码282 (CL-2002)
GTIN 4017918009151
单件重量（含包装） 66.53 g
单件重量（不含包装） 60.67 g
原产地 DE
