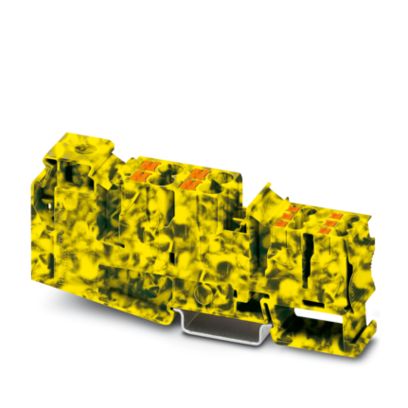

PTU 35/4X6/6X2,5-FE - 3214082 电位分配端子

PTU 35/4X6/6X2,5-FE - 电位分配端子3214082

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

PTU 35/4X6/6X2,5-FE - 电位分配端子
3214082

产品类型 电位分配模块
连接量 11
行数 1
电位 1
绝缘特性
过电压类别 III
污染等级 2 电位分配端子
电气特性
  连接数据
维修入口 是
每层的连接数量 11
第1层左边连接
螺纹 M6
紧固扭矩 3.2 ... 3.7 Nm 电位分配端子
剥线长度 18 mm
塞规 B9
连接符合标准 IEC 60947-7-1
刚性导线横截面 1.5 mm² ... 50 mm²
横截面 AWG 14 ... 2 (按IEC标准修订)
柔性导线横截面 1.5 mm² ... 50 mm²
导线横截面，柔性[AWG] 14 ... 2 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管） 1.5 mm² ... 35 mm²
柔性导线横截面（带塑料绝缘管的套管） 1.5 mm² ... 35 mm²
2根横截面相同的导线，刚性导线 1.5 mm² ... 16 mm²
2根横截面相同的导线，AWG刚性 16 ... 6 (按IEC标准修订)
2根横截面相同的导线，柔性导线 1.5 mm² ... 10 mm²
2根横截面相同的导线，AWG柔性 16 ... 8 (按IEC标准修订)
2根具有相同横截面的导线，柔性，带套管但不带塑料套管 1.5 mm² ... 10 mm²
标称电流 105 A
最大负载电流 105 A (所有连接导线的总电流不得超过最高负载电流)
额定电压 1000 V
第一层连接，内部
剥线长度 12 mm
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.5 mm² ... 10 mm²
横截面 AWG 20 ... 8 (按IEC标准修订)
柔性导线横截面 0.5 mm² ... 6 mm²
导线横截面，柔性[AWG] 20 ... 10 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管） 0.5 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.5 mm² ... 6 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 1.5 mm²
标称电流 41 A
最大负载电流 41 A
额定电压 1000 V
额定横截面 6 mm²
第1层右边连接
剥线长度 8 mm ... 10 mm
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.14 mm² ... 4 mm²
横截面 AWG 26 ... 12 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 2.5 mm²
导线横截面，柔性[AWG] 26 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管） 0.14 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 1.5 mm²
标称电流 24 A
最大负载电流 24 A
额定电压 1000 V
额定横截面 2.5 mm²
第一层连接，内部 直接插拔式连接横截面
刚性导线横截面 1 mm² ... 10 mm²
刚性导线横截面[AWG] 18 ... 8 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管） 1 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管） 1 mm² ... 6 mm²
第1层右边连接 直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管） 0.34 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.34 mm² ... 2.5 mm²
尺寸
        材料规格
                              电气测试
                机械特性
   机械测试
                                           环境和真实条件
                                                       标准和规范
    安装
   商业数据
订货号 3214082
包装单位 20 pc
最小订货量 1 pc
销售关键代码 BE2219
产品关键代码 BE2219
目录页面 页码129 (C-1-2019)
GTIN 4055626170572
单件重量（含包装） 76.76 g
单件重量（不含包装） 76.76 g
关税号 8536909000
原产地 PL
