产品说明

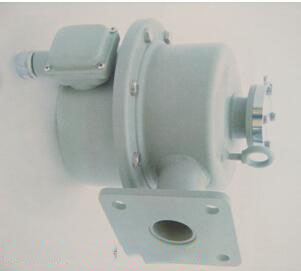

SYJ1-50速动油压继电器是一种的变压器油箱压力继电保护装置。它是利用油箱内由于事故造成的动态压力增速来动作的。油压增长速度越快，动作越迅速；由于油压波在变压器油中的传播速度极快，所以速动油压继电器反应灵敏，动作，迅速发出信号并切断电源。如果在变压器上安装速动油压继电器，一旦内部发生恶性短路故障，可防止油箱爆炸。



TYJ1-25表示该继电器与变压器或电抗器相连的通油口径为φ50mm，动作压力25kPa。



四、使用技术要求

1、使用范围

适用于油浸式变压器或油浸式电抗器。

2、技术要求

2-1 环境温度：－30～+50℃

2-2 相对湿度：+20℃时，不大于95%；

2-3 微动开关接线端子间及导电部分对地应能承受工频耐压2000V无绝缘体发热、击穿、闪络现象；

2-4 微动开关的接点容量为

直流220V0.3A时间常数t≤5×10-3S

交流220V0.3A功率因数cosφ≤0.6

2-5 在振动频率4-20Hz（正弦波），加速度4g时，继电器接点不动作。



工作原理（参考结构图）

变压器正常运行时，因速动油压继电器安装位置低于变压器油面线，继电器油室与变压器油箱连通，油室内隔离波纹管受到较小的静油压，气室I内的弹簧对这静油压进行补偿达到平衡，速动油压继电器不动作。当变压器内部发生故障，油室内压力突然上升，压力达到动作值时，隔离波纹管受压变形，气室I内的压力升高，操作波纹管位移，微动开关动作，发出信号并切断电源使变压器退出运行。

动作特性

TYJ1-25 型速动油压突发压力继电器动作压力值设置在25kPa±20%。动作特性见图。

如：当变压器内部压力以100kPa/sec速度上升时，继电器动作响应时间为0.2～0.3秒。
