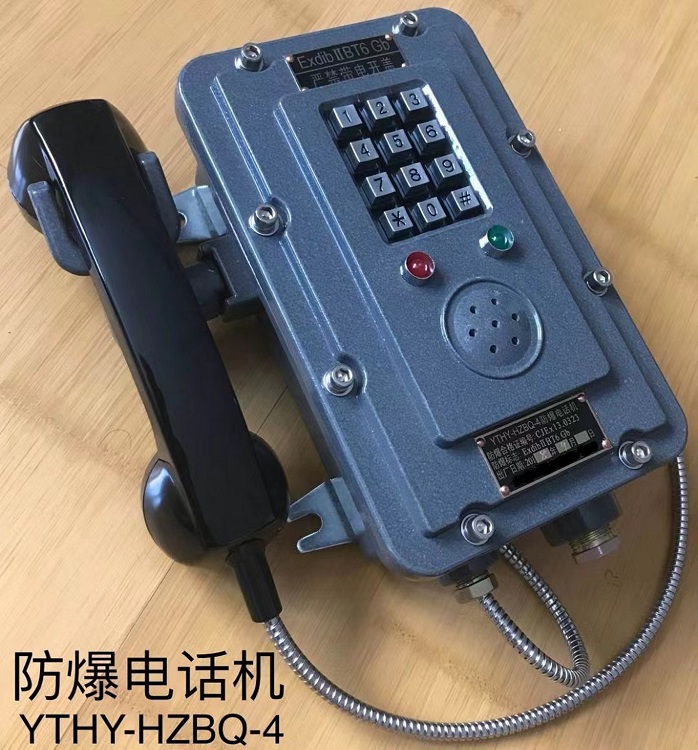

YTHY-HZBQ-4型机

一.概述

该机是专为盾构机等特殊环境设计的机。该机为兼本质型脉冲／双音频兼容拨号机，可与24～60伏的市话网自动交换机和用户小型交换机配合使用，直接连到交换机即可使用。当话机处于振铃状态时，扬声器发出振铃声，同时，面板上的红色指示灯闪亮，克服了环境噪声较大时听不到振铃声的缺欠。该机为铝合金外壳，表面静电喷塑。按键盘采用不锈钢按键盘，手柄采用室外公用手柄，手柄绳采用室外公用金属护套电缆绳，电路元器件按室外标准采购和，电路经过严格的处理和防护处理。该机可在环境相对恶劣的室内和室外使用。可应用在石油、化工、钢铁、焦化、等各类室内外场所。该机的性能符合标准GB3836—2010《爆炸性环境》的规定，取得了检验机关颁发的《》。

二.主要技术指标

1.环境温度：－30～＋50℃

2.相对湿度：≤95％

3.大气压力：80～110 kPa

4.环境噪声：≤60Db

5.标志：ExdibⅡBT6 Gb

6.防护等级：IP54

7.工作频率：300～3400 Hz

8.话机发送、接收、侧音参考当量（5km）

客观发送参考当量：≤＋15 dB

客观接收参考当量：≤＋2 dB

客观侧音参考当量：≥＋10 dB

9.拨号

9．1脉冲拨号

拨号脉冲断续比：（1.6±0.2）：1

拨号脉冲速度：10±1S－1

9．2双音频拨号：

标准频率：低频群：697、770、854、941 Hz

高频群：1209、1336、1477、1633 Hz

频偏：不过±1.5％

电平：低频群：－9 dBm±3 dB

高频群：－7 dBm±3 dB

组合信号的高低频电平差：2±1 dB

10.振铃声级：：≥70 dB

11.外型尺寸：262×230×110（mm）（参考）

12.安装尺寸：150×150（mm）

13.重量：4 kg

三.使用方法

拨号方式的选择：双音频／脉冲拨号转换开关在话机内电路板上，出厂时置于音频位置（T），如需脉冲方式需用跳线连到脉冲位置（P）既可。

其它使用方法与普通机相同，这里不再叙述。

四.安装

1．安装方式：壁挂式螺钉紧固。

2．接线用外径小于8mm两芯电缆与交换机的用户线相连接，芯线的截面积≥0.5mm2，进线口用1／2G”封口螺帽与橡胶圈压紧电缆。

3．安装前须检查壳体是否完好，接合面间隙应小于0.2mm，紧固螺钉不应松动。

4.接线：打开腔，将电缆从进线口引入，穿过封口螺帽、平垫和橡胶圈，拧紧封口螺帽。电缆线接到印制板的两个接线端子上。盖好上盖，拧紧螺钉。接好外接地线。
