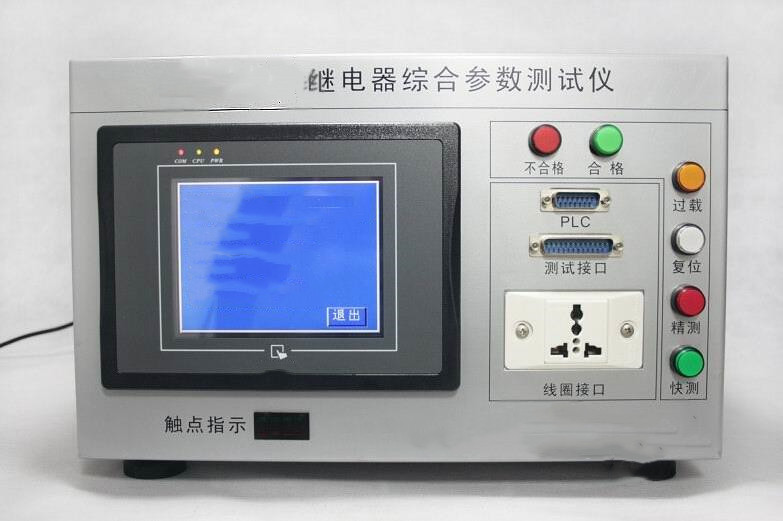

型号:DF-TOP-904 继电器综合参数测试仪 库号：D141016

继电器综合参数测试仪 库号：D141016

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

继电器综合参数测试仪 库号：D141016
继电器综合参数测试仪 库号：D141016
继电器综合参数测试仪 库号：D141016
技术参数



1.1线圈电阻测试：

测试条件：< 15mA，测试范围：

10.0Ω～409.4Ω时

409Ω～4094Ω时

分辨率：0.1Ω

测量误差：±1％±0.5Ω；

分辨率：1Ω

测量误差：±1％；

20400Ω～50000Ω时

分辨率：15Ω

测量误差: ±1％；

1.2额定电流测试：测量误差：±1％

交流：共分5档

0～35V档：大测量电流750 mA；

0～70V档：大测量电流750 mA；

0～140V档：大测量电流375 mA；

0～280V档：大测量电流187.5 mA；

0～420V档：大测量电流112.5 mA；

直流：共分3档

0～35V档：大测量电流1000 mA；

0～120V档：大测量电流400 mA；

0～280V档：大测量电流200 mA；

1.3接触电阻测试：

测试组数：多四组转换继电器

测试条件：开路电压：6V DC、24V DC两档（电压误差：±5％）

闭路电流：100mA、1A两档（电流误差：±1％）；

测量范围：0～500mΩ

分辨率：0.5mΩ；



.4吸合/释放电压：测量误差：±1％±0.02V，纹波系数≤1％

交流：共分5档

0～35V档：输出电流≥750mA，分辨率：0.01V；

0～70V档：输出电流≥700mA，分辨率：0.01V；

0～140V档：输出电流≥350mA，分辨率：0.05V；

0～280V档：输出电流≥180mA，分辨率：0.1V；

0～420V档：输出电流≥120mA，分辨率：0.1V；

电压调整率：0～35V档≤3%、其它≤2% 直流：共分4档

0～35V档：输出电流≥700mA，分辨率：0.01V；

0～120V档：输出电流≥420mA，分辨率：0.05V；

0～280V档：输出电流≥210mA，分辨率：0.1V；

电压调整率：0～35V档≤2%，其它≤1%；

1.5吸合/释放时间：测试范围：0～60ms

1.6吸合回跳/释放回跳时间：测试范围：0～60ms

1.7同步时间：测试范围：0～10ms 1.8同步电压：测试范围：0～2%额定电压

1.9磁路闭合检测：直流继电器

1.10行程测试：直流继电器

测试范围：△T 0～50

1.11环境温度：

测量范围：5～40℃

测量误差：±1℃；

1.12参数设置容量：0～255，共256种；

1.13显示方式：彩色触摸屏全屏显示；

1.14合格/不合格信号输出方式：触点输出，1路合格信号，1路不合格信号；

1.15带RS232通信接口，可连接PC机，可将测试结果送PC机显示、储存、统计、打印，也可通过PC机进行参数设置；

1.16体积：W 380mm × H 240mm × D 420mm；

1.17重量：32kg
