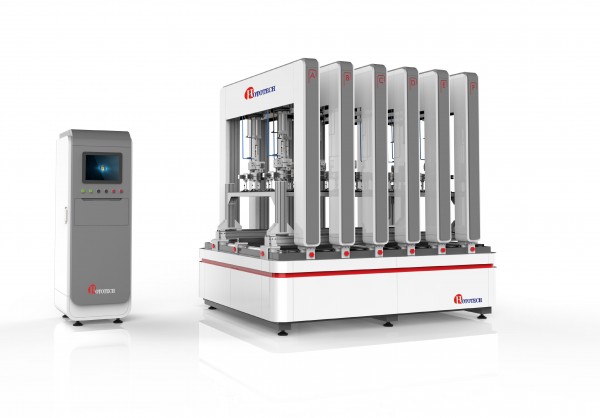

HTPV-08 动态机械载荷试验机

动态机械载荷试验机用于测试光伏组件在不同安装角度下经受风、雪、或覆冰等静态、动态载荷的抗压能力。采用动态持压技术，模拟组件承受正反方向 交替加压试验，加速组件材料疲劳，检验组件的真实可靠性。

湖北鸿图仪器有限公司专业设计、制作各种头盔吸收碰撞能量性能试验机、光伏组件检测试验机及呼吸口罩检测试验机、动力电池检测设备。我们重视产品质量，产品价格合理，服务快捷周到。将致力于为您提供适宜的设计方案和高质量的测试仪器，以确保您的选择能为您带来的收益。

HTPV-08动态机械载荷试验机

适用标准：
适用于IEC 61215-2:2016、UL1703、IEC 61646、IEC 62782标准要求

用途:
动态机械载荷试验机测试光伏组件在不同安装角度下经受风、雪、或覆冰等静态、动态载荷的抗压能力。采用动态持压技术，模拟组件承受正反方向 交替加压试验，加速组件材料疲劳，检验组件的真实可靠性。

动态机械载荷试验机技术规格：

1、机台外观尺寸约：宽3700*长2700*高2500mm

2、测试正向载荷5400Pax设计载荷，反向载荷2400Pax设计载荷

3、循环次数:自由设定.

4、动态载荷测试频率：7s ±3s

5、动态载荷：1000Pa, 1000次

6、压强控制精度：5%

7.气动及力值回馈方式:低摩擦力气缸，拉压力传感器（精度0.1 N ）

8、铝型材结构特征:平台与支架在测试受力状态下不变形

9、测试尺寸：2.6x1.6m （依据用户组件尺寸订做）

10、客制化测试平台夹治具，可依照待测物件安装方式做调整

11、电流连续性系统：直流电源，DC 120V/20A一台，实时监控组件内部电流连续性

12、气缸数：共84个（12x7）;伸缩行程：300 mm

13、吸盘数：共84个（12x7）;吸盘直径：120 mm

吸盘（和气缸）间距横向、纵向这200mm;吸盘与上方连接关节可转动角度n 15

14、操控系统

14.1、 宏图仪器自主研发上位机操控软件，操作简单、稳定

14.2、 软件支持中文简体、中文繁体、英文语种切换

14.3、 软件实时显示压强、变形量、测试时间、循环次数、电流通电连续性

14.4、 实时绘制实时显示压强及变形值

14.5、 实时显示每支气缸的力值并实时绘制力量值曲线

14.6、 测试数据实时存储、查询、打印

14.7、 测试数据导出为Word、ExceK PDF、JPG格式

14.8、 故障警示功能。


售后服务承诺：

1、设备调试或安装完毕后，由专业技术人员负责对客户需方操作人员进行培训，培训以操作人员能够熟练操作为止。
2、设备保修一年，保修期内所有服务及更换配件均不收取任何费用。（对非人为造成的各类零件损坏，及时更换。所更换的部件三包期从更换之日起重新计算）。
3、设备享受终身的技术支持，备件供应保修期满后，仅收取适当材料成本费。
4、客户付款后40个工作日发货到客户位置。

本网店申明：同一款设备根据标准及客户自身需求不同，所以无法对产品进行标价，网上的价格都为虚价，如需详细的设备介绍和报价，或者需要专业的技术咨询，请联系我。
