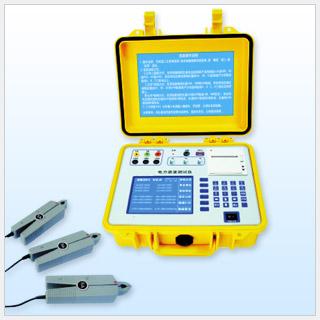

电力谐波测试仪，电力谐波检测仪  型号：DP28878

1．概述

电力谐波测试仪，电力谐波检测仪采用DSP+ARM+CPLD内核，5.5”大◆屏幕彩色液晶显示屏，仪器具有高速采样、计算、分析、统计和显示等功能相结合的电能质量监测仪。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。后台管理分析软件，功能丰富，操作方便。
3．主要功能及特点
3.1安全可靠
    电压输入采用高电压隔离模块(2000V、响应时间＜2μS)，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。

3.2使用方便
    便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置锂电池，在无外接电源的情况下可连续工作十小时。
3.3精度高
    数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集。
3.4软件功能强
    采用DSP+ARM+CPLD内核，处理速度快，软件功能丰富，使DZ301适用于复杂的测试工作和数据处理工作，提高了测试效率和水平。装置面板上带有大屏幕彩色显示器，以图形方式显示主要电能质量监测指标的实时数据。
3.5通讯接口
    测试仪提供USB接口，便于数据存储、并与电脑进行通讯传输数据。
3.6时实打印
    电力谐波测试仪配置微型热敏打印机，能够随时打印现场时实测试数据。
3.7测试参数多
    1）基本测量量
    电网频率；电压、电流有效值；总的有功、无功功率、功率因数。
    2）基本监测指标
      a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
      b) 电压偏差；
      c) 频率偏差；
      d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
      e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；各次谐波的有功、无功功率等；
    3）监测指标
      a) 间谐波；
      b) 电压波动、闪变；
      c) 电压骤升、骤降、短时中断；
3.8大容量存储
    U盘接口以分钟为单位存储数据（间隔可以设置），可以连续历史数据。同时本机可以就地对基本监测指标和监测指标实时保存，统计时间间隔可设置（0.5分钟-2小时间隔），数据在装置上保存时间为1年以上，本机数据可以导出到U盘上。
3.9 GPS 对时功能（扩展功能）
    装置具有GPS硬对时接口，可以接受IRIG-B码对时或者秒脉冲对时信号，保持与远方管理中心的时钟一致。
4．电力谐波测试仪，电力谐波检测仪技术指标
4.1频率测量
    测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
    测量误差: ≤0.005Hz；
4.2输入电压量程：10V～660V（量程可以定制1140V）
4.3输入电流量程：5A（其他量程按用户要求选配500A,1000A,1500A,2000A）
4.4基波电压和电流幅值：基波电压允许误差≤0.2％；基波电流允许误差≤0.2％
4.5基波电压和电流之间相位差的测量误差：≤0.5°
4.8三相电压不平衡度：≤0.2％
4.9三相电流不平衡度：0.5%；
4.10电压偏差误差：≤0.2％
4.11功率、功率因数：≤0.5％
4.12 闪变：5％；
4.13 电压波动：5％。
4.14 装置接口：GPS硬对时，IRIG-B码对时或者秒脉冲对时信号。
4.15工作时间：电池可以连续工作10小时（根据用户要求选择电源供电）
4.16外形尺寸（mm）：300×225×135（长×宽×高）
4.17重量：1.5kg
