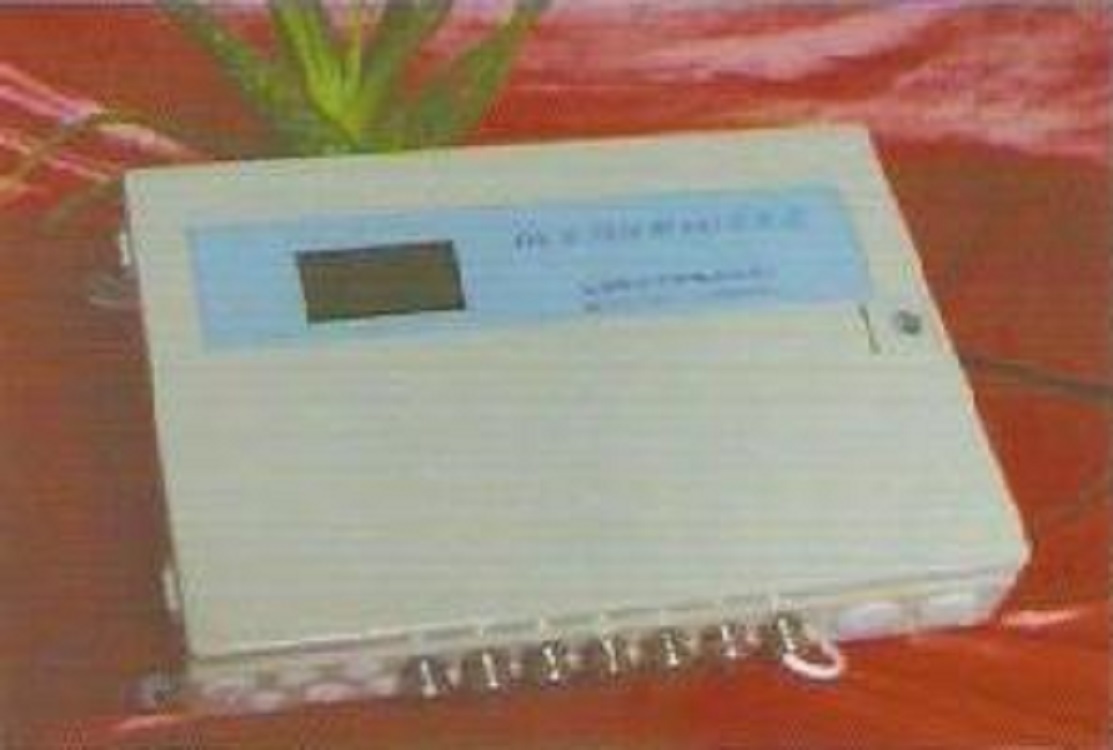

型号:DF-DY-24C 库号：D261331 数据采集盒 VER2.62 24点/嵌入式远程1/0数据采集装置(DY-24B已经停产此为替代升级款

数据采集盒 VER2.62 24点/嵌入式远程1/0数据采集装置(DY-24B已经停产此为替代升级款) 库号：D261331

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

数据采集盒 VER2.62 24点/嵌入式远程1/0数据采集装置(DY-24B已经停产此为替代升级款) 库号：D261331
数据采集盒 VER2.62 24点/嵌入式远程1/0数据采集装置(DY-24B已经停产此为替代升级款) 库号：D261331
数据采集盒 VER2.62 24点/嵌入式远程1/0数据采集装置(DY-24B已经停产此为替代升级款) 库号：D261331
24路模拟量输入信号贴片式带液晶采集盒



外型尺寸：300*400*80mm

重量：8kg



安装尺寸：260*420mm

安装方式：地悬挂式/嵌入式



测量精度：0.5级

测量周期： 8点／1秒

输出电压：24VDC(电源组) 负载能力：≤600mA（用于变送器）

共模抑制比：≥120db

串模抑制比：≥60db





正常工作条件

电源电压：AC220V±10%

电源频率：50HZ±5%

环境温度：-10—50℃

相对湿度：5—90%RH

大气压力：86—106kpa



详细介绍：

一、用途



DY系列远程I/O采集盒对电力、石油、化工和冶金等行业过程中的热工参数、开关量等信号进行地采集转换，并通过网络将数据输入工控机对信号进行处理。通过计算机实现对工况的监视和控制。







二、规格



a. 型号



DY-16A



16路模拟量输入信号插件式不带液晶采集盒



DY-24A



24路模拟量输入信号插件式不带液晶采集盒



DY-16B



16路模拟量输入信号插件式带液晶采集盒



DY-24B



24路模拟量输入信号插件式带液晶采集盒



DY-16C



16路模拟量输入信号贴片式带液晶采集盒



DY-24C



24路模拟量输入信号贴片式带液晶采集盒



DY-8D



8路电量输入信号带液晶采集盒



DY-16D



16路电量输入信号带液晶采集盒



DY-32E



32路开关量输入信号不带液晶采集盒



DY-24F



24路风量输入信号带液晶采集盒



b. 外型尺寸：300*400*80mm



c. 重量：8kg



d. 安装尺寸及方法

安装尺寸：260*420mm

安装方式：地悬挂式



三、特点



1. 采用壁挂式地安装，可节省大量信号电缆。



2. 采用DYNET（RS-485/RS-422）现场总线式远程网络，无中继时通信距离可达1.2公里。



3. 设计冗余通讯，通讯高速率为2.5Mb/S。



4. 采用技术设计，电气抗干扰性能强。



5. 外壳为进口钢制机箱，防护等级为IP65（无显示窗口IP66）实现防尘、防水、防磁。



6. 采集盒内置操作键和显示功能，可方便用于现场调试。



7. 采集盒可同时独立向数显器通讯，用于重要参数监视。







四、技术性能



1. 模拟量输入信号



a. 热电阻输入信号



一次元件

Cu50

Cu100

G53

Pt50

Pt100

BA1

测量范围

-50～150℃

-50～150℃

-50～150℃

-50～500℃

-50～500℃

-50～500℃

b. 热电偶输入信号



一次元件

K

E

S

T

测量范围

-20～1320℃

-20～800℃

-20～1500℃

-20～400℃

c. 电流变送器输入信号：0—10mA 0—10mA开方 4—20mA 4—20mA开方



d. 电压变送器： 0—75mv（分流器），1—5V,0—5V。



e. DY-16D型前置端可接受交流0-电流输入（CT.PT）



2. 测量精度：±（0.1%FS+1个字）



3. 测量周期： 8点／1秒



4. 输出电压：24VDC(电源组) 负载能力：≤600mA（用于变送器）



5. 共模抑制比：≥120db



6. 串模抑制比：≥60db







五、正常工作条件



o 电源电压：AC220V±10%



o 电源频率：50HZ±5%



o 环境温度：-20—75℃



o 相对湿度：5—90%RH



o 大气压力：86—106kpa
