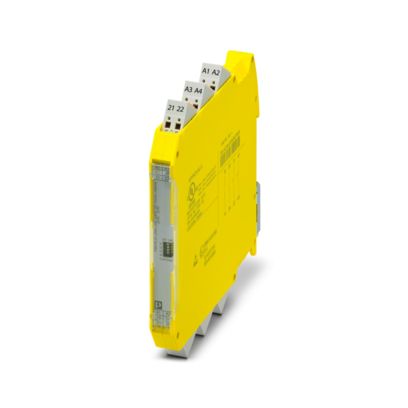

PSR-PC21-2NO-2NC-24DC-SP - 耦合继电器
1086946

产品类型 耦合继电器
产品系列 PSRmini
应用 安全关闭
高要求 耦合继电器
低要求
Ex
机械寿命 10x 106开关次数
继电器型号 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
次数
典型启动时间（Us时） < 70 ms (在US处通过A1或A3控制时)
典型释放时间 < 30 ms (在US处通过A1或A3控制时)
恢复时间 500 ms
电气特性
额定条件下的最大功耗 7.05 W (S1、S2、S3、S4 = 开，2通道负载，UB = 30 V，US = 24 V，IS = 2*46 mA，IL² = 36 A，R触点 = 0.05 Ω)
额定操作模式 100 %符合条件
供电回路间的电气间隙和爬电距离
额定绝缘电压 250 V AC
额定过电压／绝缘 安全隔离，从 (A1/A2, A3/A4, 21/22, 41/42) 到 (13/14, 33/34) 以及 (13/14) 和 (33/34) 之间的增强型绝缘6.4 kV
所有电流通路与外壳之间的4 kV基本绝缘
(A1/A2, A3/A4) 和 (21/22, 41/42) 之间的500 V隔离
电源
品名 A1/A2，A3/A4
额定控制电路电源电压 US 19.2 V DC ... 30 V DC
额定控制电路电源电压US 24 V DC -20 % / +25 %
额定控制电源电流IS 典型值 15 mA (每通道（可配置）)
典型值 25 mA (每通道（可配置）)
典型值 40 mA (每通道（可配置）)
典型值 46 mA (每通道（可配置）)
US时的功耗 典型值 360 mW (每通道（可配置）)
典型值 600 mW (每通道（可配置）)
典型值 960 mW (每通道（可配置）)
典型值 1.1 W (每通道（可配置）)
冲击电流 典型值 200 mA (Δt = 10 µs，Us时，每通道（可配置）)
典型值 300 mA (Δt = 10 µs，Us时，每通道（可配置）)
延迟时间 2 ms (Us电压骤降时)
保护电路 串联保护，防止极性反转; 38.6 V抑制二极管
输出数据
                                                          连接数据
               信号处理
  尺寸
      材料规格
    特性
                          环境和真实条件
                   认证
                                  标准和规范
   安装
      商业数据
订货号 1086946
包装单位 1 pc
最小订货量 1 pc
销售关键代码 DNA182
产品关键代码 DNA182
GTIN 4055626881669
单件重量（含包装） 203.05 g
单件重量（不含包装） 114.755 g
关税号 8536411090
原产地 DE
