型号:DF-XG-I 悬挂式波速测井仪 库号：D189076

悬挂式波速测井仪 库号：D189076

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

悬挂式波速测井仪 库号：D189076
悬挂式波速测井仪 库号：D189076
悬挂式波速测井仪 库号：D189076
仪器简价

XG－I悬挂式波速测井仪是一套高分辨率、数字化的测井仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。

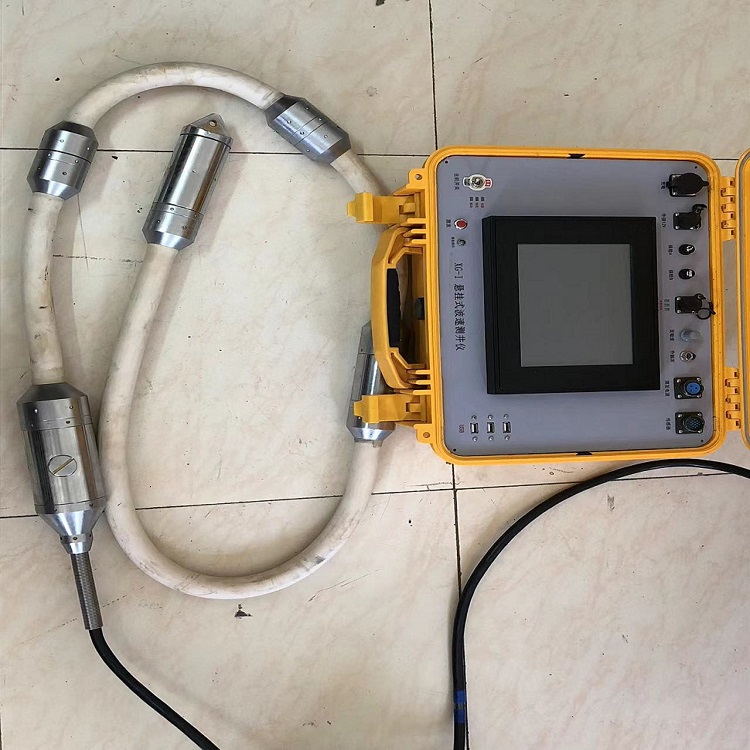

XG—I悬挂式波速测井仪主要由主机、井中悬挂式探头及连接电缆、信号电缆、触发电缆等组成。井中悬挂式探头主要由全密封电磁式激振源、两个独立的全密封检波器及高强度连接软管等组成。

仪器测试技术符合《岩土工程勘察规范》GB 50021—2001和《建筑抗震设计规范》GB50011—2010中的有关规定。

方法原理

在钻孔中以井液作为耦合剂，用电磁震源垂直于井壁作用一瞬时冲击力，在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。

检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析方法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。

应用范围

1、为抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化，研究地基的振动特性等。

2、对地层进行划分，并确定地基的持力层。

3、研究土的工程性质。

4、地脉动测试和振动监测。

检波器主要技术指标

悬挂式检波器：固有频率60Hz；＊灵敏度：30V/m/s；＊贴壁式检波器：固有频率38Hz；＊灵敏度：30V/m/s。

地脉动检波器主要技术指标

频带0.5-100Hz；

灵敏度：1000mv/mm/s

主机主要技术指标

通 道 数：1至3道可选；

采样间隔：0.003ms－10ms；

采样点数：512－16384；

各道时间一致性：≤1个采样间隔；

各道振幅一致性：<3%；

频率范围：1－1000Hz；

前放增益：18－60dB；

A/D转换精度：14位；

输入阻抗：≤10kΩ；

触发方式：脉冲、通断；

延时：0－8000ms可选。

仪器主要配置

主机

井中悬挂式探头

连接电缆

充电器

传输线

光盘

记本电脑(可选件)

地脉动传感器（可选件）

工作原理

准备工作：仪器、计算机充电，仪器试工作，材料、工具准备。

到达现场后，向现场勘察人员了解有关资料，如建设单位、勘察单位、工程名称、钻孔编号、钻孔深度、钻孔地质情况、有无软弱夹层（易缩径）等，并尽可能收集钻孔柱状图，对收集到的资料应予记录。

现场准备：孔中注满水，清理场地，选好测试位置；连接好仪器、计算机、井中电缆触发端；打开主机、计算机，执行“波速测井程序”，把电缆信号输入端连接到主机上，测试仪器噪声；

把电缆匀速放至孔底，在下放过程中应注意有无迟滞现象，了解缩径情况、记住缩径位置。

测试工作开始，鼠标点击“触发”，按“激发”按钮，察看采集到的波形，确认无误后，电缆上提1m，待电缆稳定后，继续测试。在有软土夹层时应加快测试工作，避免缩径引起探头卡堵。测试至上部时，若孔中无水，则应注满水后再测试。

测试工作结束，保存文件。
