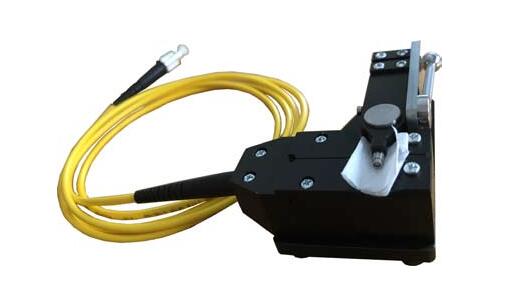

OD5516 光纤耦合夹钳设计用于在单模光纤中注入和检测光信号。



FOD5516 用于无法接入到一个或两个光纤末端的情况，例如在接头盒中。



FOD5516 常见的应用是与光纤配合使用实现三方通话FOD5516 对于光纤的查找、识别与测试维护也有用。







技术规格：





耦合效率 @1310 nm



< 22 dB, 20 dB典型值



耦合效率@1550 nm



< 17 dB, 16 dB典型值



插入损耗 @1310 nm



<7 dB, 3 dB典型值



插入损耗 @1550 nm



<8 dB, 7 dB典型值



光接口



FC-PC（尾纤长度1m），可选SC



反射损耗



<-60 dB



重量



<170 g



尺寸



35Hх75Wх75Lmm



操作温度



10 to +35oC,湿度85%



存储温度



0 to +50℃, 湿度95%



质保: 1 Year











操作步骤：



检测信号：



1. 通过抬起杠杆 (1) 来升起导轮 (2)。



2. 将裸纤放入对准槽（4）中。 为方便起见，请在此处 (5) 用手指压住光纤。



3. 将控制杆 (1) 返回到向下位置，降低导轮 (2)，将裸光纤固定到导轮下方的棱镜上。



4.在方向(7)接入跳线(6)的任何光信号均可以耦合到跳线并且可以被测量。

注入信号：



5.将光源（音频信号源、光纤等）与跳线 (6)连接。



6.重复上述步骤4.1 到 4.3。



7.注入光将沿远离跳线的方向耦合到光纤中，与上图中的 (7) 相反。

取出光纤并存放：



8. 要松开裸光纤，请再次提起杠杆 (1) 并小心地将光纤从对准槽 (4) 中取出。



9. 将 光纤夹持器存放在其保护盒中，无尘布 (3) 放在导轮和棱镜之间。



10. 始终使用无尘布用酒精清洁导轮和棱镜槽区域。
