型号:DF-XB338-6 钻孔测斜仪 库号：D331693

钻孔测斜仪 库号：D331693

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

钻孔测斜仪 库号：D331693
钻孔测斜仪 库号：D331693
钻孔测斜仪 库号：D331693

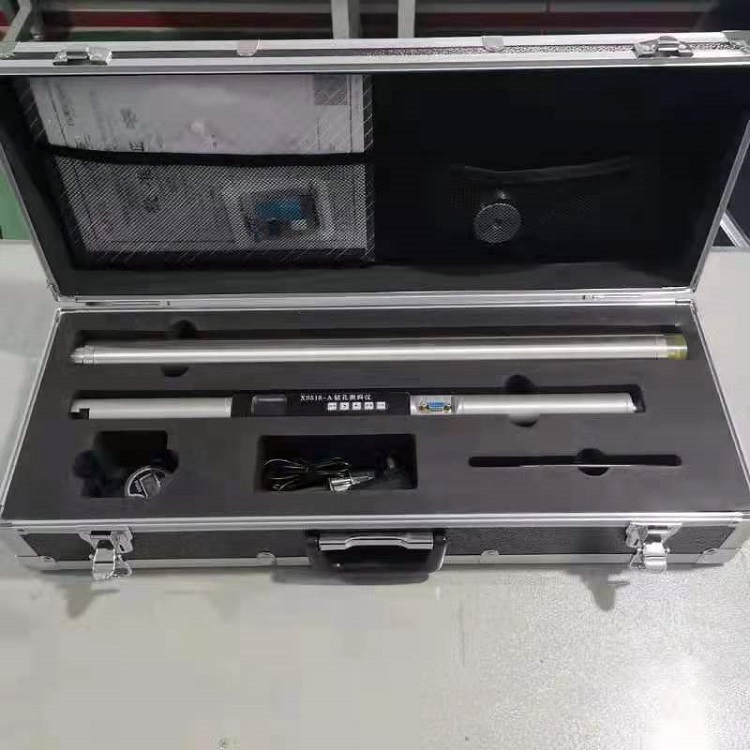

斜孔测斜仪，它是测量钻孔斜度的仪器。它适用于地质、矿山、煤矿工程地质钻孔，防渗灌浆孔，桩抽芯孔以及岩土工程等部门测量钻孔斜度，该仪器适用于非磁性矿地区以及无铁套管的钻孔中测量钻孔斜度。当有套管和有磁性矿时，方位角测量受到影响，但顶角不受影响。

该仪器顶角测量采用倾角传感器，它具有高精度、大量程、稳定好、重复性好等特点。可同时测出X方向、Y方向倾角，方位角θ采用进口电子罗盘，较磁铁式的罗盘有较大突破。测出的X、Y、θ三个参数，由程序自动算出该孔的顶角和方位角，并绘出钻孔的地下空间位置图，并可打印出测斜数据成果报表。



二 、主要技术指标

1．外套桶直径 Φ47mm 长 850mm

2. 顶角分辨率 8秒 精度 ±0.1度 测量范围 0----±50度

3． 方位角分辨率 0.1度 精度 ±2度 测量范围 0----360度

4． 测量深度 0-----2600米

5． 工作电压 直流 12V

6． 工作温度 －10-----＋60度



测斜仪五个按键 组成，从左之右依次为:校准（退出）、后退、前进、菜单（确定）、开关。无按键操作5 分钟后自动关机，低电量时 5 分钟后自动关机。

长按3秒电源开关 ，开机进入主界面

1.开机上电 主界面



“测量 设置

回放 删除”



在该界面，右上角显示 电池 情况 3格，2格，1格，0格。当显示0格信号是需及时充电。否则有不能正常工作。

在该界面 长按 “校准” 按钮 进入 实时数据显示。

“前进” 往上 选择菜单，自动循环，松手按键才。

“后退” 向下 选择菜单，自动循环，松手按键才。

“菜单” 选择菜单 进入。

“开关” ：电源开关机长按3 秒才。

该界面下 松手 按键才生效。



2.实时数据显示

在主界面下长按 “校准” 按钮，进入实时显示界面，再按“校准”松手后回到 主界面。实时显示当前 的三个角度值，实时新。

如显示 方位： 286.1

横滚： -04.5

顶角： 0.3

二.设置

测杆开机后，点击设置，先设置时间，把时间设置成与当前同步，再点击参数设置，设置下放时间、间隔、点数（以分钟为单位）。

A. 参数采集

设置 下放 间隔 采集点数 默认值分别为：30 10 1

下放时间1- 180 分钟，测试间隔时间1-60 分钟，采集点数1-100

“前进” 选择对应数据的 位数位置，“后退” 改 对应数据。

“下放”是从点击测量后到个测点的时间，中间要把仪器组装好，所以尽量设置长一些。

“间隔”是一个测点测完后到第二个测点存储的时间，下放时间完毕后开始间隔时间。

“点数”是一个孔需要侧几个点的设置。

. 间隔时间 ， 采集点数 自动从 0 到 采集点数增加，当间隔时间到达时，会发送采集 指令三次，并保存 方位，顶角，横滚的数值。

间隔 012（以采集点数）

045：36

当采集点数完成是，会显示 “save over!” 一直 停留在该界面。

按 校准” 退出到 主界面。

B“时间”

系统时间设置 2014 01 01 年 月 日 时 分 秒

后退：改 数据， 前进 ： 选择 对应位置 循环移位

菜单 设置保存。 校准 :退出不保存。

C“设置磁偏角”

设置范围 + - 99.9

后退: 改变 数字。

前进: 改 位置

菜单 ： 保存， 改成功，并发送设置磁偏角指令，退出。

校准: 退出不保存，改无效，

D“回放”

只能查看上次采集的一组数据 1-100 点数据

后退, 前进 增加或减少 点数

显示 点数 015 +00.34 顶角

-04.55 横滚

285.85 方位

E“删除”

点击”菜单” ,跳出对话框

删除 ？

是 菜单 否 ：校准



选择对应 步骤

按下 菜单 按钮 ，删除SD 卡数据， 校准 按钮退出到 主界面。

三．测量

设置完毕后点击测量（测量按键与秒表同时按下），将套管的顶盖插入测杆的缺口中放进套管用月牙扳子拧紧，再将套管底盖拧紧。测量方式可根据项目特点选择钢丝绳或固定钻杆下放。下到测点后观察秒表等待下放时间完毕开始间隔时间，当间隔时间倒计完毕后秒表暂停2秒钟个测点保存完毕再按下继续第二个测点，方法同上直至测量完毕。

四.读出保存数据



通过 RS232 与 PC 连接，打开软件：

A.选择对应的COM 口

在电脑桌面 找“我的电脑”-右键 “属性”- 系统属性 中选 “硬件”-设备管理器 –端口







以COM6为例，点击 “打开串口”-自动变为 “关闭串口“ 左灯变红，表示打开 COM6 成功。 再选择要保存数据的路径 ，点击 “选择保存路径”。





确定后。点击“下载保存数据” 显示“等待保存数据…” 正在读取数据，等数据读取结束后，显示“下载保存数据”。 数据保存结束。保存为TXT 文档。下表为保存的数据格式





五．充电

连接好充电线和充电器，按键面板右下角有蓝灯亮，表示充电进行中，当灯灭后表示充电完成，需断开充电器。

六．保存

测量完后将测杆取出，全部擦拭干净放置在
