HK-QCYS2北汽勇士手动空调实训台

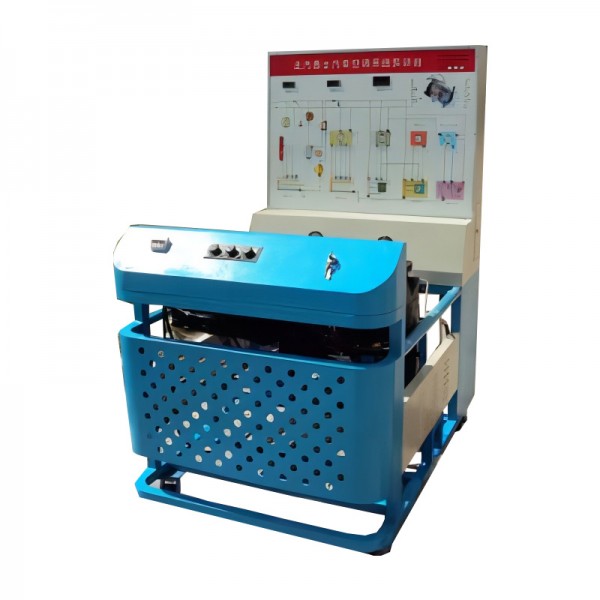

HK-QCYS2北汽勇士手动空调实训台以北汽勇士手动空调系统为基础。将北汽勇士空调系统各总成按照原车布局安装到实训台上，配置相关电控系统、传感器与执行器等配件，使之成为一个与真车性能一样的空调实训台，并能动态演示空调系统各种工况。

北京环科联东科教设备有限公司是一家专业从事生产教学仪器、实验室设备的大型企业，公司集科研、设计、生产、销售、安装 、售后服务于一体，是目前国内具规模的教具生产厂家之一。 目前我公司主要生产的产品有：高教、职教、普教、电教四大系列三十多个品种的教学设备。公司全体同仁本着诚信、积极、热心的态度为客户提供规划、绘图阵容以及完善的公司软、硬件设备。由产品的加工、制造至实验室内的配线做全面性的技术施工，都体现了本公司秉持的一贯性服务原则。

一、产品简介

HK-QCYS2北汽勇士手动空调实训台以北汽勇士手动空调系统为基础。将北汽勇士空调系统各总成按照原车布局安装到实训台上，配置相关电控系统、传感器与执行器等配件，使之成为一个与真车性能一样的空调实训台，并能动态演示空调系统各种工况。充分展示空调系统的结构组成与连接关系，通过检测面板可以测量电路系统的各种数据。外接高低压管路接口，随时可以进行抽真空、补充冷媒、检测系统压力等操作。高清图文面板，喷绘系统原理图、电路图。同时还具备考核功能，可实时掌握学每个员阶段性的学习情况。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对北汽勇士手动空调系统的理论和实践相结合的教学需要。本实训台功能强大、操作简单、性能可靠。

二、结构组成

HK-QCYS2北汽勇士手动空调实训台汽车部件：空调泵、冷凝器、热交换器、蒸发箱、温度传感器、干燥瓶、电子扇、控制开关、、热水箱、热水箱水位与温度显示单元，加热器、循环泵、温度控制单元、温度设定系统等。

设备台架：一体式设备台架，数据检测面板，高清电路原理图、实物安装区、设备故障设置区、检测仪器放置区、设备控制台、考核系统、系统高低压力表、驱动电机、开关电源、控制机构、空气开关、万向脚轮等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、实训项目：

手动空调系统的零部件认知了解实训；

手动空调系统的结构组成与连接关系实训；

手动空调电路系统的数据测量实训；

手动空调的使用及操作实训；

手动空调系统制冷过程的演示与工作原理实训；

四、主要功能

1、展示功能：各相关系统按真车位置布局，能直观展示汽车空调系统的结构组成、连接关系和高低压系统的闭环原理。

2、运行功能：能正常演示空调系统动、静态及各种工况，包含出风模式调节、风速调节、内外循环调节、AC制冷控制等操作。 真实的演示空调系统的各种工作状态和工作原理。

3、显示功能：高低压侧系统压力表，实时显示高压侧、低压侧的压力实际值。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。

4、识图功能：面板绘有高清晰度彩色电路原理图。（与原厂电路图相对应）， 为学员提供汽车空调电路的识图、读图、画图的学习过程。

5、HK-QCYS2北汽勇士手动空调实训台检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏线束的情况下,随意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化。还可以通过检测端子测量元件的电压,电阻,电流,波形等数据。实时了解各个元件的工作状态。

。

五、制作工艺

1、台架底座采用钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。

2、控制台，台面为圆弧型1000×220mm，分别安装空气开关、空调控制面板。

3、上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计（850×470mm），可以全部打开，方便维修保养。

4、设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。

六、技术参数：

外形尺寸：1400*1000*1780

重   量：150KG

工作温度：± 50

动力电源：AC380V

驱动电机：380V/1.5KW

系统电源：AC220V/DC12V

车   系：大众

适用车型：北汽勇士

系统类别：手动

空调形式：膨胀阀

冷媒类型：R134A
