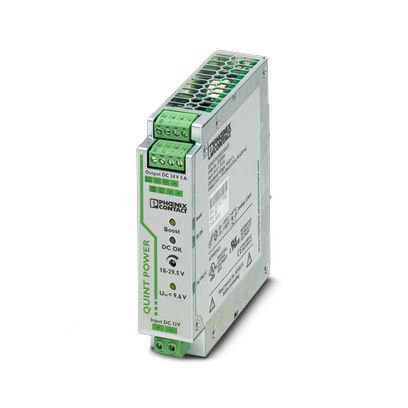

QUINT-PS/12DC/24DC/ 5 - DC/DC转换器2320131
公司简介
上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。
菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。
展开
产品说明
QUINT-PS/12DC/24DC/ 5 -
DC/DC转换器
2320131
直流电运行
额定输入电压范围 12 V DC
输入电压范围 9 V DC ... 18 V DC
宽域输入 否
DC输入电压范围 9 V DC ... 18 V DC
电源电压的电压类型 DC
DC/DC转换器
冲击电流 < 15 A (典型)
冲击电流积分 (I2t) < 0.3 A2s
电网缓冲时间 典型值 3 ms (12 V DC)
电耗量 15 A (12 V，IBOOST)
防止极性逆转 ≤ 30 V DC
保护电路 瞬态电涌保护; 压敏电阻
输入熔断器 25 A (内置（设备保护）)
输出数据
效率 > 90 %
输出特性 U/I
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 6.25 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC)
选择性熔断 (ISFB) 30 A (12 毫秒)
热磁断路器类型 B2 / B4 / C2
衰减 60 °C ... 70 °C (2.5 % / K)
反馈电压电阻 35 V DC
输出端处的过电压保护 (OVP) < 35 V DC
最大电容负载 无限
主动电流限制 约6.9 A
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 75 mVSS
输出功率 120 W
峰值切换电压额定负载 < 10 mVSS (20 MHz)
最大空载功耗 2 W
DC/DC转换器
最大额定负载功率损耗 13.5 W
上升时间 < 2 ms (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
2 (设备)
信号: DC OK有源
输出说明 UOUT>0.9xUN： 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
信号: POWER BOOST，有源
输出说明 IOUTN: 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
信号: UIN OK，激活
输出说明 UIN > 9.6 V：高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
连接数据
信号处理
电气特性
产品属性
尺寸
安装
材料规格
环境和真实条件
标准和规范
认证
电磁兼容数据
商业数据
订货号 2320131
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMDQ43
产品关键代码 CMDQ43
目录页面 页码293 (C-4-2019)
GTIN 4046356482240
单件重量（含包装） 850.9 g
单件重量（不含包装） 727 g
关税号 8504401990
原产地 CN
