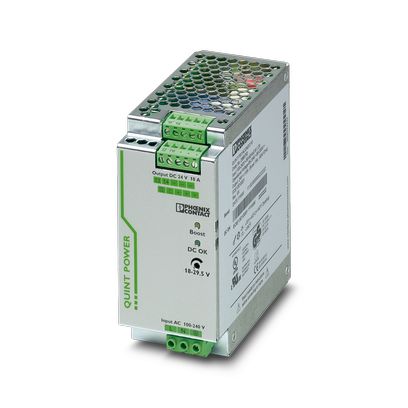

QUINT-PS/1AC/24DC/10 -2866763 电源

QUINT-PS/1AC/24DC/10 - 电源2866763

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

QUINT-PS/1AC/24DC/10 - 电源
2866763

交流电运行
额定输入电压范围 100 V AC ... 240 V AC
110 V DC ... 250 V DC 电源
输入电压范围 85 V AC ... 264 V AC
衰减 IStat. Boost < 100 V AC (1 %/V)
DC输入电压范围 110 V DC ... 350 V DC (typ. 90 V DC (UL 508: ≤ 300 V DC))
最大介电强度 300 V AC
国家电网典型电压 120 V AC
230 V AC
电源电压的电压类型 AC
冲击电流 < 15 A
冲击电流积分 (I2t) < 1.5 A2s
电涌电流限值 15 A
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
电网缓冲时间 > 36 ms (120 V AC)
> 36 ms (230 V AC)
电耗量 2.2 A (120 V AC)
1.3 A (230 V AC)
额定功耗 302 VA
保护电路 瞬态电涌保护; 压敏电阻，气体放电管
功率因数（cos phi） 0.85
典型响应时间 < 0.15 s
输入熔断器 10 A (慢熔断，内部)
允许备用熔断器 B10 B16 AC：
允许用的DC备用熔断器 DC: 连接一个合适的熔断器
推荐使用的输入保护断路器 10 A ... 20 A (特性B、C、D、K)
PE放电电流 < 3.5 mA
直流电运行
额定输入电压范围 110 V DC ... 350 V DC 电源
输入电压范围 110 V DC ... 350 V DC
衰减 IStat. Boost < 110 V DC (1 %/V)
电耗量 2.5 A (110 V DC)
1.2 A (220 V DC)
输出数据
效率 典型值 (120 V AC)
典型值 92.5 % (230 V AC)
输出特性 U/I
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 10 A
POWER BOOST (IBoost) 15 A (-25  °C ... 40  °C恒定，UOUT = 24 V DC)
Static Boost (IStat.Boost) 15 A
选择性熔断 (ISFB) 60 A (12 毫秒)
热磁断路器类型 B2 / B4 / B6 / C2 / C4
衰减 60 °C ... 70 °C (2.5 % / K)
反馈电压电阻 ≤ 35 V DC
输出端处的过电压保护 (OVP) ≤ 35 V DC
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 50 mVSS (额定值)
防短路保护 是
输出功率 240 W
312 W
最大空载功耗 9.1 W
最大额定负载功率损耗 22 W
上升时间 < 0.05 s (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK有源
输出说明 UOUT>0.9xUN： 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 ≤ 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
信号: DC OK浮点
输出说明 继电器触点，UOUT>0.9xUN： 触点吸合
最大切换电压 30 V AC
24 V DC
最大启动电流 0.5 A
1 A
连续负载电流 ≤ 1 A
信号: POWER BOOST，有源
输出说明 IOUTN: 高信号
开关电压范围 18 V DC ... 24 V DC
输出电压 + 24 V DC
最大启动电流 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
连接数据
                                                                   信号处理
                  电气特性
          产品属性
             尺寸
                  安装

     材料规格
      环境和真实条件
                    标准和规范
                               认证
             电磁兼容数据
