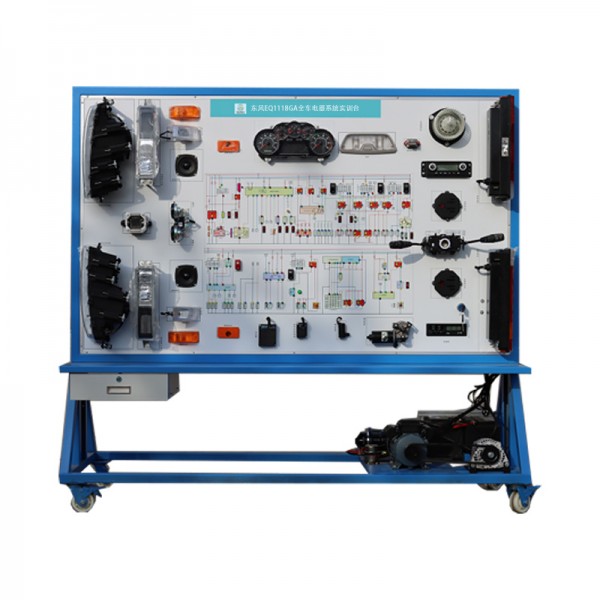

HK-DFQCT东风EQ1118GA全车电器系统实训台

HK-DFQCT东风EQ1118GA全车电器系统实训台以东风EQ1118GA全车电器实物为基础，展示全车电器系统的结构组成和工作过程。适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对东风EQ1118GA全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。

北京环科联东科教设备有限公司是一家专业从事生产教学仪器、实验室设备的大型企业，公司集科研、设计、生产、销售、安装 、售后服务于一体，是目前国内具规模的教具生产厂家之一。 目前我公司主要生产的产品有：高教、职教、普教、电教四大系列三十多个品种的教学设备。公司全体同仁本着诚信、积极、热心的态度为客户提供规划、绘图阵容以及完善的公司软、硬件设备。由产品的加工、制造至实验室内的配线做全面性的技术施工，都体现了本公司秉持的一贯性服务原则。

一、产品简介

HK-DFQCT东风EQ1118GA全车电器系统实训台以东风EQ1118GA全车电器实物为基础，展示全车电器系统的结构组成和工作过程。适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对东风EQ1118GA全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。

二、结构组成

汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、转向信号系统、喇叭、空调系统、室内灯系统、门控灯、雨刮系统、音响系统等。

HK-DFQCT东风EQ1118GA全车电器系统实训台设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、实训项目：

灯光系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

仪表系统零部件认知、结构组成、线路测量故障诊断与排除、、拆装等实训

起动系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训、

充电系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

四、功能特点：

1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。

2.显示功能：

仪表显示单元，实时显示发动机的各项数据，包含燃油显示、气压显示，发电机的充电显示等。LED灯实时显示执行器的工作状态。

3.检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

五、产品工艺

HK-DFQCT东风EQ1118GA全车电器系统实训台台架底座采用钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。

上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为三开门设计，可以全部打开，方便维修维护。

六、技术参数

外形尺寸：2040mm×750mm×1900mm（长×宽×高）；

使用车型：东风EQ1118GA

动力电源：220V交流电压；

工作电压：24V直流电压；

工作温度：-50℃～50℃；

电  机:  380V/1.5KW

颜  色：解放蓝

蓄电池：60AH/12V（2块）
