HK-DFFDJ东风EQ1118发动机实训台

北京环科联东科教设备有限公司是一家专业从事生产教学仪器、实验室设备的大型企业，公司集科研、设计、生产、销售、安装 、售后服务于一体，是目前国内具规模的教具生产厂家之一。 目前我公司主要生产的产品有：高教、职教、普教、电教四大系列三十多个品种的教学设备。公司全体同仁本着诚信、积极、热心的态度为客户提供规划、绘图阵容以及完善的公司软、硬件设备。由产品的加工、制造至实验室内的配线做全面性的技术施工，都体现了本公司秉持的一贯性服务原则。

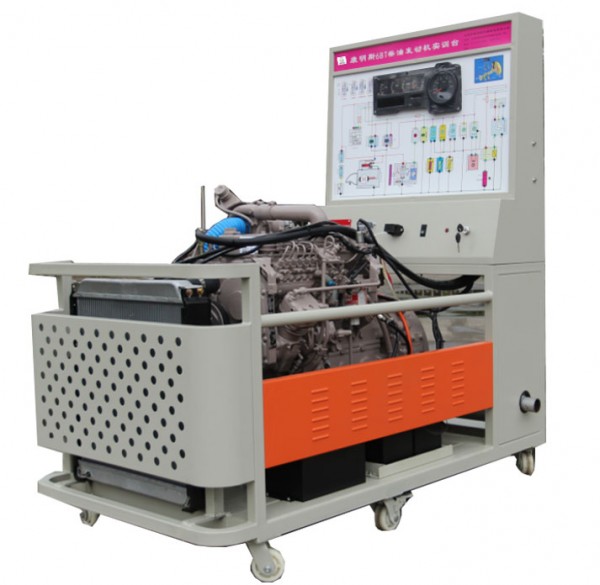

HK-DFFDJ东风EQ1118发动机实训台采用东风康明斯6BT柴油发动机为基础，配套发动相关机附件及电路系统，并按照原车布局制作而成。使之成为一个与真车性能一样的发动机实训台。HK-DFFDJ东风EQ1118发动机实训台可实现东风康明斯6BT柴油发动机的所有运行状态。设备能够完美演示东风康明斯6BT柴油发动机系统的工作的特点、工作原理和工作特行。HK-DFFDJ东风EQ1118发动机实训台设备可以满足发动机机械拆装、发动机电路系统数据测量等教学需要，同时设备具有考核功能，可实时掌握学每个员阶段性的学习情况。高清图文面板，喷绘有系统原理图、电路图。控制台简单明了，操作简单，工作安静。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对东风康明斯6BT柴油发动机系统的理论和实践相结合的教学需要。

二、结构组成

发动机系统：充电系统、起动系统、预热系统、进排气系统、仪表系统、冷却系统等。

设备台架：一体式设备台架，燃油箱、蓄电池、电源总开关、斜面式仪表工作台、数据检测面板，宽度为100mm的检测仪器放置区、高清电路原理图、实物安装区、设备故障设置区、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、考核系统、控制机构、万向脚轮等组成。

出厂附件：配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、实训项目：

1. 东风康明斯柴油发动机整体的外观了解与结构认知实训
2. 东风康明斯柴油发动机燃油系统的数据测量、故障诊断与排除实训
3. 东风康明斯柴油发动机进气系统的数据测量、故障诊断与排除实训
4. 东风康明斯柴油发动机涡轮增压系统的数据测量、故障诊断与排除实训

四、通用参数

1、展示功能：各相关系统按合理位置排布，能直观展示柴油发动机控制系统和相关工作附件的结构组成与工作原理；

2、运行功能：能正常演示柴油发动机动、静态及各种工况，满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。

3、显示功能：仪表显示单元，显示发动机的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的充电等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。

4、识图功能：检测面板上绘有高清柴油发动机以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图到熟悉掌握读懂电路图、最终可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。

5、检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态。

五、制作工艺：

1、台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。

2、超大电气箱内配置保险丝盒，继电器组等。

3、上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计（850×470mm），可以全部打开，方便维修保养。

4、设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。

六、技术参数

外形尺寸：1600*1000*1760

油箱容量：10L

重量：420Kg

工作温度：+-50

台架颜色：7032

防护板：桔红平光

电源：60AH蓄电池

车 系：东风EQ1118

发动机型号：EQ6BT

汽 缸 数：6
