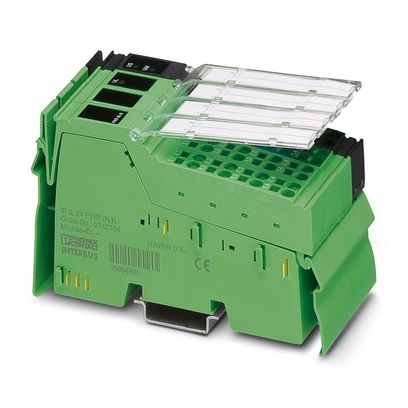

IB IL 24 PWR IN/R-PAC -2861674 电源模块

IB IL 24 PWR IN/R-PAC - 电源模块2861674Inline电源模块或功率模块，带附件（连接器和标记板），24 V DC，不带保险丝

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

IB IL 24 PWR IN/R-PAC - 电源模块
2861674

类型 模块
产品类型 I/O 部件
产品系列 Inline
连接器数目 4
绝缘特性
保护等级 III (IEC 61140，EN 61140，VDE 0140-1)
电气特性
试验区段 7.5 V 逻辑电源，24 V 模拟量电源/功能接地 500 V AC 50 Hz 1 min.
7.5 V逻辑电源，24 V模拟电源/24 V主电源，24 V分段电源 500 V AC 50 Hz 1 min.
24 V主电源，24 V分段电源/功能接地 500 V AC 50 Hz 1 min.
保护电路 电涌保护（分段电压，电源电压，24 V电源）; 输入保护二极管（如长期过载将被损坏）输入保护二极管可将高达1500 W的脉冲负载进行短路。 电源模块
极性保护（分段电源/主电源）; 并联二极管防止反极性；当发生错误时，经过二极管的高电流将会造成上行连接的保险丝熔断。
反极性（24 V电源）; 串联二极管位于电源单元的引导路径上；当发生故障时，只产生低电流。当发生故障时，外部电源单元无保险丝熔断。
熔断器 电/热过载保护，发货时已包括在内
电源
I/O电压 24 V DC
外设电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
残波 ± 1.2 V
最大电流耗量 8 A
电位
功耗 最大 2.55 W (整个设备)
电位: 24 V电源（U24V）用于生成UL和UANA
电源电压 24 V DC (通过Inline连接器)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流消耗 最大 1.25 A DC (额定电压时；包括用于通信电源的0.75 A DC和用于模拟电压电源的0.5 A DC)
最小 12 mA DC (额定电压)
电位: 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电位: 模拟量模块的电源(UANA) 电源模块
电源电压 24 V DC
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电位: 主电路(UM)电源
电源电压 24 V DC (通过Inline连接器)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电位: 分段回路电源(US)
电源电压 24 V DC (通过Inline连接器)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
连接数据
                         环境和真实条件
               安装
  商业数据
订货号 2861674
包装单位 1 pc
最小订货量 1 pc
销售关键代码 DRI123
产品关键代码 DRI123
目录页面 页码112 (C-6-2019)
GTIN 4017918894511
单件重量（含包装） 225.9 g
单件重量（不含包装） 192 g
关税号 8538900000
原产地 DE
