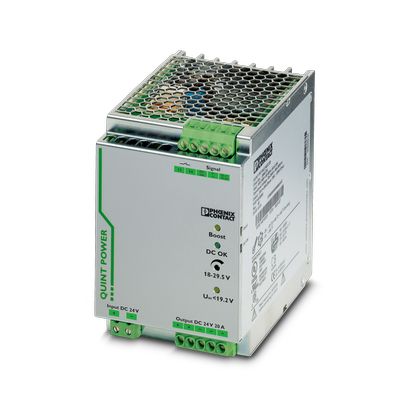

QUINT-PS/24DC/24DC/20 -
DC/DC转换器
2320102
直流电运行
额定输入电压范围 24 V DC
输入电压范围 18 V DC ... 32 V DC
运行中扩展输入电压范围 14 V DC ... 18 V DC (衰减)
宽域输入 否
DC输入电压范围 18 V DC ... 32 V DC
14 V DC ... 18 V DC (在运行过程中考虑衰减)
DC/DC转换器
电源电压的电压类型 DC
冲击电流 < 26 A (典型)
冲击电流积分 (I2t) < 11 A2s
电网缓冲时间 典型值 10 ms (24 V DC)
电耗量 28 A (24 V, IBOOST)
防止极性逆转 ≤ 是30 V DC
保护电路 瞬态电涌保护; 压敏电阻
推荐使用的输入保护断路器 40 A ... 50 A (特性B、C、D、K)
输出数据
效率 > 93 %
DC/DC转换器
输出特性 U/I
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 20 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 25 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC)
选择性熔断 (ISFB) 120 A (12 毫秒)
热磁断路器类型 B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6
衰减 60 °C ... 70 °C (2.5 % / K)
输出端处的过电压保护 (OVP) < 35 V DC
最大电容负载 无限
主动电流限制 约29 A
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 20 mVSS
输出功率 480 W
峰值切换电压额定负载 < 10 mVSS (20 MHz)
最大空载功耗 2.2 W
最大额定负载功率损耗 39 W
上升时间 < 2 ms (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK有源
输出说明 UOUT>0.9xUN： 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
信号: POWER BOOST，有源
输出说明 IOUTN: 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
信号: UIN OK，激活
输出说明 UIN > 19.2 V：高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 ≤ 20 mA (防短路保护)
信号: DC OK浮点
输出说明 继电器
输出电压 ≤ 30 V AC/DC
最大启动电流 ≤ 100 mA
连接数据
信号处理
电气特性
产品属性
尺寸
安装
材料规格
环境和真实条件
标准和规范
认证
电磁兼容数据
商业数据
订货号 2320102
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMDQ43
产品关键代码 CMDQ43
目录页面 页码292 (C-4-2019)
GTIN 4046356481892
单件重量（含包装） 2,126 g
单件重量（不含包装） 1,700 g
关税号 8504401990
原产地 IN
