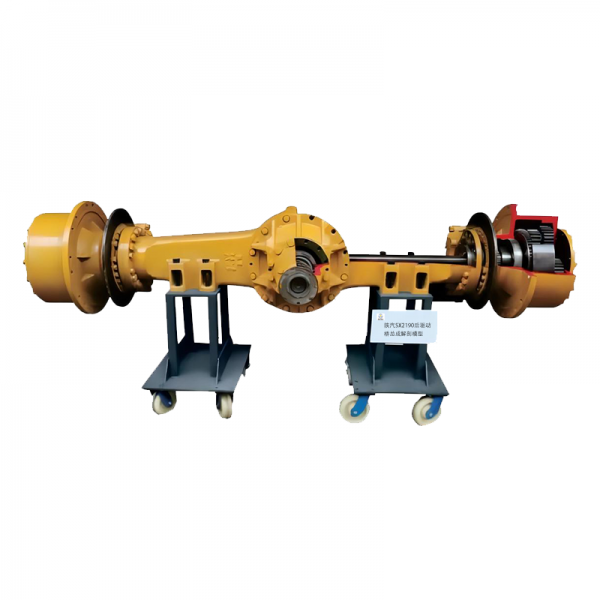

HK-SQHQ陕汽SX2190后驱动桥总成解剖模型

HK-SQHQ陕汽SX2190后驱动桥总成解剖模型​为SX2190军车原车传动系统制作而成，能分展示后驱动桥系统的结构组成及工作原理并能使其动态运行在动态运行下，观察了解SX2190后驱动桥的工作原理及工作过程、了解掌握半轴、驱动桥、制动器等工作原理，同时学习后驱动桥的驱动力传递路线等内容是汽车维修培训机构设备之一

北京环科联东科教设备有限公司是一家专业从事生产教学仪器、实验室设备的大型企业，公司集科研、设计、生产、销售、安装 、售后服务于一体，是目前国内具规模的教具生产厂家之一。 目前我公司主要生产的产品有：高教、职教、普教、电教四大系列三十多个品种的教学设备。公司全体同仁本着诚信、积极、热心的态度为客户提供规划、绘图阵容以及完善的公司软、硬件设备。由产品的加工、制造至实验室内的配线做全面性的技术施工，都体现了本公司秉持的一贯性服务原则。

一、产品简介

HK-SQHQ陕汽SX2190后驱动桥总成解剖模型为SX2190军车原车传动系统制作而成，能分展示后驱动桥系统的结构组成及工作原理并能使其动态运行在动态运行下，观察了解SX2190后驱动桥的工作原理及工作过程、了解掌握半轴、驱动桥、制动器等工作原理，同时学习后驱动桥的驱动力传递路线等内容是汽车维修培训机构设备之一

二、结构组成：

HK-SQHQ陕汽SX2190后驱动桥总成解剖模型解剖后的汽车后驱动桥总成，差速器，传动轴，后桥壳，半轴，汽车刹车系统各部件，驱动机构、设备台架、手轮等组成配套使用说明及实训指导资料

三、实训项目

汽车后驱动桥总成的认知了解实训

汽车后驱动桥的结构组成及工作原理实训

汽车后驱动桥的动态运行实训

汽车后鼓式制动器的结构组成与工作原理实训

汽车驱动半轴的安装位置了解与工作原理实训

汽车鼓式制动器的拆装实训

汽车手制动器的结构组成与工作原理实训

四、主要功能

1、展示功能  通过剖切部位，清晰观察差速器的内部结构，制动器的内部结构剖口整齐并涂以颜色，突出层次感

2、动态运行  轻轻转动驱动手轮，动力由驱动手轮——驱动桥锥形齿轮——驱动桥扇形齿轮——驱动桥差速器——两侧半轴——两侧驱动鼓展示驱动力的输出路线

3、拆装功能  通过拆装实训，了解制动系统的装配工艺，掌握驱动桥的安装技巧制动系统和锥型齿与扇形齿的间隙调整及装配方法

五、制作工艺

HK-SQHQ陕汽SX2190后驱动桥总成解剖模型严格按照原车布局安装每个零部件与真车一样

剖口为线切割工艺，剖口整齐美观

选用40*40钢材，壁厚2mm

经氩弧焊接而成，焊点无需打磨即非常平整

外观经高温静电喷涂，颜色鲜艳，易清洁耐油污，光鲜亮丽

激光清UV喷涂面板，线条清晰，不褪色

实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

六、、技术参数：

尺寸：2200*800*800

形式：后驱

车型：SX2190军车

脚轮：3寸
