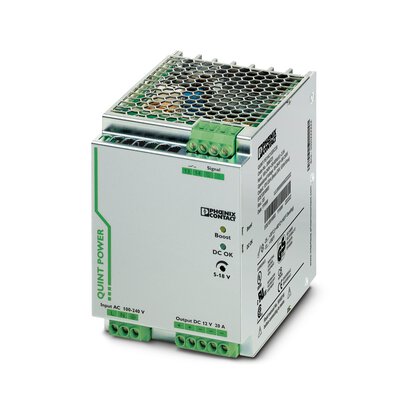

QUINT-PS/1AC/12DC/20 - 电源

QUINT-PS/1AC/12DC/20 - 电源2866721初级开关电源 QUINT POWER， 螺钉连接， SFB Technology (Selective Fuse Breaking)， 输入: 1相， 输出: 12 V DC / 20 A

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

QUINT-PS/1AC/12DC/20 - 电源
2866721

效率 > 90 % (230V AC和额定值)
输出特性 U/I 电源
额定输出电压 12 V DC ±1 %
输出电压（USet）的设置范围 5 V DC ... 18 V DC (> 12 V DC，限制稳定容量)
额定输出电流（IN） 20 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 26 A (-25 °C ... 40 °C 恒定)
选择性熔断 (ISFB) 120 A (12 毫秒)
热磁断路器类型 B2 / B4 / B6 / B10 / C2 / C4 / C6
衰减 60 °C ... 70 °C (2.5 % / K)
反馈电压电阻 最大 25 V DC
输出端处的过电压保护 (OVP) < 25 V DC
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 50 mVSS (额定值)
输出功率 240 W
最大空载功耗 6 W
最大额定负载功率损耗 29 W 电源
上升时间 < 0.5 ms (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK有源
输出说明 UOUT>0.9xUN： 高信号
开关电压范围 5 V DC ... 12 V DC
输出电压 12 V DC
最大启动电流 ≤ 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
信号: DC OK浮点
输出说明 继电器触点，UOUT>0.9xUN： 触点吸合
最大切换电压 30 V AC
24 V DC
最大启动电流 0.5 A
1 A
连续负载电流 1 A
信号: POWER BOOST，有源
输出说明 IOUTN: 高信号
开关电压范围 5 V DC ... 12 V DC
输出电压 12 V DC
最大启动电流 ≤ 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
连接数据
                                                                   信号处理
                  电气特性
相数 1.00
绝缘电压输入／输出 4 kV AC (类型测试)
2 kV AC (常规测试)
绝缘电压输出／PE 500 V DC (常规测试)
绝缘电压输入／PE 3.5 kV AC (类型测试)
2 kV AC (常规测试)
产品属性
            尺寸
                  安装

     材料规格
    环境和真实条件
                    标准和规范
                       认证
       电磁兼容数据
                                                                                         商业数据
订货号 2866721
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMPQ12
产品关键代码 CMPQ12
目录页面 页码243 (C-4-2019)
GTIN 4046356113564
单件重量（含包装） 2,045 g
单件重量（不含包装） 2,045 g
关税号 8504401990
原产地 TH
