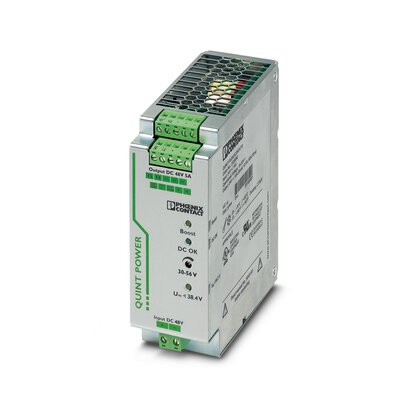

QUINT-PS/48DC/48DC/5 - DC/DC转换器

QUINT-PS/48DC/48DC/5 - DC/DC转换器2905008用于DIN导轨安装的QUINT DC/DC转换器，初级开关模式，采用SFB技术（选择性熔断技术），输入：48 V DC，输出：48 V DC/5 A

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

QUINT-PS/48DC/48DC/5 - DC/DC转换器
2905008

效率 > 93 %
输出特性 U/I
额定输出电压 48 V DC ±1 %
输出电压（USet）的设置范围 30 V DC ... 56 V DC (> 48 V DC，限制稳定容量)
额定输出电流（IN） 5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 6.25 A (-25 °C ... 40 °C恒定，UOUT = 48 V DC )
选择性熔断 (ISFB) 30 A (12 毫秒)
热磁断路器类型 B2 / B4 / C2
衰减 60 °C ... 70 °C (2.5 % / K) DC/DC转换器
反馈电压电阻 60 V DC
输出端处的过电压保护 (OVP) < 60 V DC
最大电容负载 无限
主动电流限制 7 A
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 20 mVSS
输出功率 240 W
峰值切换电压额定负载 < 10 mVSS (20 MHz)
最大空载功耗 2.7 W
最大额定负载功率损耗 20 W
上升时间 < 2 ms (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK有源 DC/DC转换器
输出说明 UOUT>0.9xUN： 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
信号: POWER BOOST，有源
输出说明 IOUTN: 高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 < 20 mA (防短路保护)
信号: UIN OK，激活
输出说明 UIN > 38.4 V：高信号
开关电压范围 18 V DC ... 24 V DC
最大启动电流 ≤ 20 mA (防短路保护)
连接数据
输入
连接方式 可插拔螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8 mm
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
输出
连接方式 可插拔螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 7 mm
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
信号
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
信号处理
             电气特性
      产品属性
         尺寸
                      安装

     材料规格
      环境和真实条件
                  标准和规范
           认证
    电磁兼容数据
                                                                                     商业数据
订货号 2905008
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMDQ44
产品关键代码 CMDQ44
目录页面 页码293 (C-4-2019)
GTIN 4046356908429
单件重量（含包装） 1,107.2 g
单件重量（不含包装） 932 g
关税号 8504401400
原产地 CN
