QUINT4-PS/1AC/12DC/7.5/PT - 电源

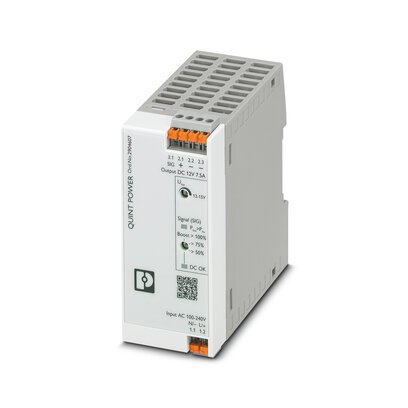

QUINT4-PS/1AC/12DC/7.5/PT - 电源2904607初级开关电源 QUINT POWER， 直插式连接， DIN导轨安装， 输入: 1相， 输出: 12 V DC / 7.5 A

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

QUINT4-PS/1AC/12DC/7.5/PT - 电源
2904607

交流电运行
输入电压范围 100 V AC ... 240 V AC -15 % ... +10 %
最大介电强度 300 V AC 60 s 电源
国家电网典型电压 120 V AC
230 V AC
电源电压的电压类型 AC/DC
冲击电流 典型值 11.4 A (25 °C时)
冲击电流积分 (I2t) < 0.2 A2s
电涌电流限值 < 11.4 A
频率范围 (fN) 50 Hz ... 60 Hz -10 % ... +10 %
电网缓冲时间 典型值 48 ms (120 V AC)
典型值 48 ms (230 V AC)
电耗量 1 A (100 V AC)
0.85 A (120 V AC)
0.46 A (230 V AC)
0.44 A (240 V AC)
额定功耗 96.3 VA
保护电路 瞬态电涌保护; 压敏电阻
典型响应时间 300 ms 电源
输入熔断器 3.15 A (慢熔断，内部)
推荐使用的输入保护断路器 6 A ... 16 A (特性B、C或类似)
PE放电电流 < 0.25 mA (264 V AC, 60 Hz)
< 0.17 mA
直流电运行
输入电压范围 110 V DC ... 250 V DC -20 % ... +40 %
电源电压的电压类型 AC/DC
电耗量 0.92 A (110 V DC)
0.4 A (250 V DC)
输出数据
效率 典型值 91.5 % (120 V AC)
典型值 92.5 % (230 V AC)
额定输出电压 12 V DC
输出电压（USet）的设置范围 12 V DC ... 15 V DC (恒定容量)
额定输出电流（IN） 7.5 A
Dynamic Boost (IDyn.Boost) 12.75 A (≤ 60 °C (5 s))
反馈电压电阻 ≤ 25 V DC
输出端处的过电压保护 (OVP) ≤ 18 V DC
控制偏差 < 0.3 % (静态负载变化 10% ... 90%)
< 3 % (动态负载变化10% ... 90%，(10 Hz))
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 35 mVSS (额定值)
防短路保护 是
防空转 是
输出功率 90 W
150 W
最大空载功耗 < 0.6 W (230 V AC)
< 0.6 W (120 V AC)
最大额定负载功率损耗 < 8.1 W (120 V AC)
< 7.1 W (230 V AC)
振幅因数 典型值 1.57 (120 V AC)
典型值 1.67 (230 V AC)
上升时间 50 ms (UOut = 10 % ... 90 %)
并连 是，用于冗余和增加容量
串连 是
信号 (可组态)
数字量 0 V DC 12 V DC 24 mA
缺省(值) 12 V DC 24 mA 12 V DC，针对UOut > 0.9 x USet
连接数据
                                                               信号处理
        电气特性
         产品属性
                                                 尺寸
                   安装
    材料规格
        环境和真实条件
                   标准和规范
                  认证
      电磁兼容数据
                                                                                                                                                                                                   商业数据
订货号 2904607
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMPI12
产品关键代码 CMPI12
目录页面 页码253 (C-4-2019)
GTIN 4055626255767
单件重量（含包装） 384.6 g
单件重量（不含包装） 307 g
关税号 8504401400
原产地 VN
