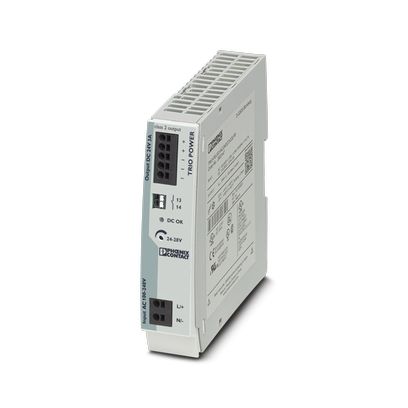

TRIO-PS-2G/1AC/24DC/3/C2LPS - 电源

TRIO-PS-2G/1AC/24DC/3/C2LPS - 电源
2903147
交流电运行
网络类型 星形网络
额定输入电压范围 100 V AC ... 240 V AC
输入电压范围 100 V AC ... 240 V AC -15 % ... +10 %
AC输入电压范围 85 V AC ... 264 V AC
最大介电强度 ≤ 300 V AC 15 s 电源
国家电网典型电压 120 V AC
230 V AC
电源电压的电压类型 AC/DC
冲击电流 ≤ 15 A (典型)
冲击电流积分 (I2t) < 0.26 A2s
电涌电流限值 典型值 15 A (1 ms后)
AC频率范围 50 Hz ... 60 Hz ±10 %
电网缓冲时间 典型值 10 ms (120 V AC)
典型值 20 ms (230 V AC)
电耗量 1.4 A (100 V AC)
1 A (120 V AC)
0.6 A (230 V AC)
0.7 A (240 V AC)
额定功耗 157.7 VA
保护电路 瞬态电涌保护; 压敏电阻 电源
功率因数（cos phi） 0.52
典型响应时间 < 1 s
输入熔断器 6.3 A (内置（设备保护）)
推荐使用的输入保护断路器 6 A ... 16 A (特性B、C、D、K)
PE放电电流 < 0.25 mA
直流电运行
额定输入电压范围 110 V DC ... 250 V DC
输入电压范围 99 V DC ... 275 V DC
电源电压的电压类型 AC/DC
电网缓冲时间 > 20 ms (230 V AC)
电耗量 0.8 A (110 V DC)
0.3 A (250 V DC)
输出数据
效率 > 89 % (230V AC和额定值)
输出特性 U/I with dynamic load reserve
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 24 V DC ... 28 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 3 A
Dynamic Boost (IDyn.Boost) 4.5 A (1 s)
衰减 > 60 °C ... 70 °C (2.5 % / K)
反馈电压电阻 ≤ 35 V DC
输出端处的过电压保护 (OVP) ≤ 30 V DC
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 3 % (动态负载变化10 % ... 90 %，10 Hz)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 50 mVSS (额定值)
输出功率 72 W
108 W (1 s)
最大空载功耗 < 1 W
最大额定负载功率损耗 < 10 W
上升时间 ≤ 15 ms (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK
最大切换电压 30 V AC/DC
连续负载电流 100 mA
连接数据
                                                   信号处理
          电气特性
     产品属性
             尺寸
           安装
        材料规格
        环境和真实条件
                    标准和规范
              认证
       电磁兼容数据
                                                                                         商业数据
订货号 2903147
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMPO13
产品关键代码 CMPO13
目录页面 页码254 (C-4-2019)
GTIN 4046356959445
单件重量（含包装） 363.8 g
单件重量（不含包装） 328 g
关税号 8504401990
原产地 CN
