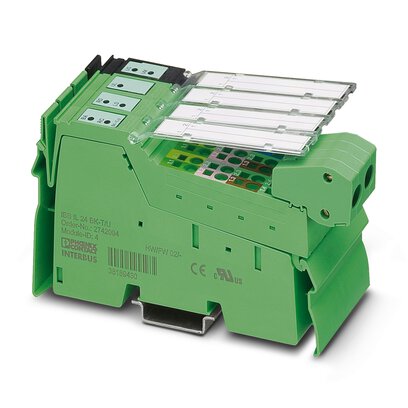

IBS IL 24 BK-T/U-2MBD-PAC -
总线耦合器
2862000
类型 模块
产品类型 I/O 部件
产品系列 Inline
供货范围 包括Inline连接器和标记条
诊断信息 外围故障 为真，如不存在分段电压US
电气特性
额定条件下的最大功耗 30 W
总线耦合器
保护电路 通信电源短路保护; 电子
模拟量电源短路保护; 电子
电涌保护（分段电源，主电源，总线耦合器电源）; 输入保护二极管（如长期过载将被损坏）输入保护二极管可将高达1500 W的脉冲负载进行短路。
极性保护（分段电源/主电源）; 并联二极管防止反极性；当发生错误时，经过二极管的高电流将会造成上行连接的保险丝熔断。
反极性保护（总线耦合器电源）; 串联二极管位于电源单元的引导路径上；当发生故障时，只产生低电流。当发生故障时，外部电源单元无保险丝熔断。
电位: 总线耦合器电源UBK; 通信电源UL (7.5 V)与模拟量电源UANA (24 V)自总线耦合器电源供电。
电源电压 24 V DC (通过Inline连接器)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流消耗 最大 1.25 A (连接了最大数量的I/O模块)
典型值 100 mA (没有连接Inline I/O模块)
电位: 通信电源(UL)
电源电压 7.5 V DC ±5 %
电位: 模拟量模块的电源(UANA)
电源电压 24 V DC
总线耦合器
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电位: 主电路(UM)电源
电源电压 24 V DC
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电位: 分段回路电源(US)
电源电压 24 V DC
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电气隔离/电压范围的隔离
测试耐压: 5 V电源，入向远程总线/5 V电源，出向远程总线 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V电源远程总线进线/7.5 V通信电源，24 V模拟电源，24 V总线耦合器电源 500 V AC， 50 Hz， 1 min.
测试耐压: 5V电源，输入远程总线/24V主电源，24V分段电源 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V电源入向远程总线/功能接地 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V电源远程总线出线/I/O (UM、US) 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V电源远程总线出线/通信电源 (UBK、UL、UANA) 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V电源出向远程总线 / 功能接地 500 V AC， 50 Hz， 1 min.
测试耐压: 7.5 V通信电源，24 V模拟电源，24 V总线耦合器电源/功能接地 500 V AC， 50 Hz， 1 min.
测试耐压: 通信电源 (UBK、UL、UANA)/I/O (UM、US) 500 V AC， 50 Hz， 1 min.
测试耐压: 24 V主电源，24 V分段电源/功能接地 500 V AC， 50 Hz， 1 min.
连接数据
环境和真实条件
标准和规范
安装
商业数据
订货号 2862000
包装单位 1 pc
最小订货量 1 pc
销售关键代码 DRI111
产品关键代码 DRI111
目录页面 页码245 (AX-2009)
GTIN 4017918974640
单件重量（含包装） 268.4 g
单件重量（不含包装） 142 g
原产地 DE
