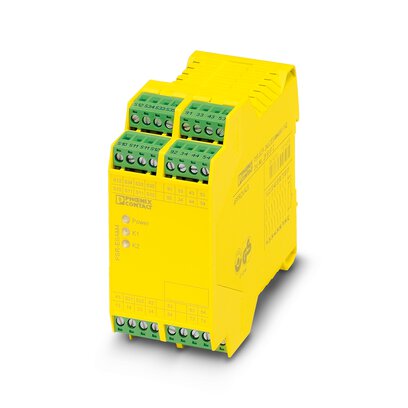

PSR-SCP- 24UC/ESAM4/8X1/1X2 - 安全继电器

PSR-SCP- 24UC/ESAM4/8X1/1X2 - 安全继电器2963912安全继电器，用于急停和安全门监控，安全等级可达EN ISO 13849标准的SIL 3或Cat. 4、PL e，单通道或双通道运行，8个启用电流通路，US = 24 V DC，“热”插拔螺钉式接线端子

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

PSR-SCP- 24UC/ESAM4/8X1/1X2 - 安全继电器
2963912

产品类型 安全继电器
产品系列 PSRclassic  安全继电器
应用 急停按钮
安全门
机械寿命 约 107 开关次数
继电器型号 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
电气特性
额定条件下的最大功耗 31.7 W (US = 26.4 V，IL² = 144 A²，PTotal max = 2.9 W + 28.8 W)
额定操作模式 100 %符合条件
供电回路间的电气间隙和爬电距离
额定绝缘电压 250 V
额定过电压／绝缘 4 kV基础安全隔离：
所有电流通路与外壳之间
6 kV增强型隔离耐压：
在A1/A2与63/64, 73/74, 83/84之间
在S10/S11/S12/S33/S34/S35与63/64, 73/74, 83/84之间
在63/64, 73/74, 83/84相互之间
输入数据
概述
额定控制电路电源电压US 24 V DC -15 % / +10 %
US时的功耗 典型值 2.4 W (DC)
额定控制电源电流IS 典型值 100 mA DC (US时)
冲击电流 3.5 A (Δt = 2 ms Us时)
最大 150 mA (Δt = 1 ms，Us/Ix下的S10处)
最大 200 mA (Δt = 1 ms，Us/Ix下的S12处)
最大 -180 mA (Δt = 1 ms，Us/Ix下的S22处)
< 10 mA (Us/Ix 至S34)
< 10 mA (Us/Ix 至S35)
电耗量 50 mA (Us/Ix 至S10)
50 mA (Us/Ix 至S12)
-50 mA (Us/Ix 至S22)
0 mA (Us/Ix 至S34)
1 mA (Us/Ix 至S35)
输入／启动和回馈电路的电压 24 V DC -15 % / +10 %
延迟时间 2 ms (在A1处，在电压骤降Us的情况下)
最大 1.5 ms (在S10、S12；测试脉冲宽度)
7.5 ms (在S10、S12处；测试脉冲速率)
测试脉冲速率 = 5 x 测试脉冲宽度
典型响应时间 < 120 ms (自动启动)
< 140 ms (手动复位)
典型启动时间（Us时） < 200 ms (通过A1控制时)
典型释放时间 < 20 ms (通过 s11/S12 和 S21/S22 控制时)
< 50 ms (通过A1控制时)
并行 ∞
恢复时间 < 500 ms (符合安全功能的要求)
< 1 s (启动时间)
最大切换频率 0.5 Hz
保护电路 浪涌保护; 抑制二极管
允许的导线最大总电阻 11 Ω (输入传感器回路S10、S12、S22)
50 Ω (S34,S35启动电路输入)
工作电压显示 1 x 绿色LED
状态显示 2 x 绿色LED
输出数据
                           连接数据
                  尺寸
      材料规格
  特性
                 环境和真实条件
                   认证
   标准和规范
   安装
        商业数据
订货号 2963912
包装单位 1 pc
最小订货量 1 pc
销售关键代码 DNA114
产品关键代码 DNA114
目录页面 页码229 (C-6-2019)
GTIN 4017918899707
单件重量（含包装） 423.99 g
单件重量（不含包装） 339.23 g
关税号 8536411090
原产地 DE
