Bamtone/D300B 手持式线宽线距测试仪 Bamtone/D300B

手持式线宽线距测试仪 Bamtone/D300B是一种实现精密检测的光学测量仪器，采用光源照射被测电路板，经光学放大和相机的光电信号转换，将图像信号传至计算机，显示界面清晰的图像，然后通过鼠标直接框选图像测量区域，进行寻边检测并返回测量结果，主要是专为检测印刷电路板内、外层半成品经显影蚀刻后（上绿油前）线路的上幅

班通科技（广东）有限公司位于中国具经济活力的名城广东省深圳市，公司注册 资本 1000 万，公司是国内的电路板原材料、仪器、设备及解决方案供应商。主要经营 范围分为两大块，一是代理进口国外产品，二是不断投入研发，发展中国制造，持续投入研 发国内产品。我们围绕客户的需求持续创新，与合作伙伴开放合作，致力于为中小企业、上 市公司、国有企业及海外用户提供有竞争力的解决方案和服务，持续提升客户体验，为客户 创造佳附加价值。

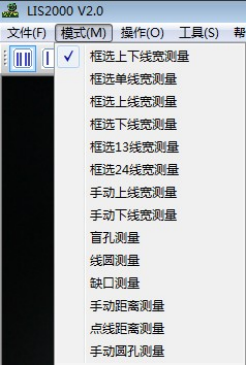

手持式线宽线距测试仪 Bamtone/D300B产品功能：

1) 符合框选上下线宽测量：测量框选区域内毛边和铜边宽度；

2) 框选单线宽测量：测量框选区域内两条线之间的宽度；

3) 框选上线宽测量：测量框选区域内铜边宽度；

4) 框选下线宽测量：测量框选区域内毛边宽度；

5) 框选13线宽测量：测量框选区域内上铜边和下毛边之间的宽度；

6) 框选24线宽测量：测量框选区域内上铜边和下毛边之间的宽度；

7) 手动上线宽测量：手动测量铜边宽度；

8) 手动下线宽测量：手动测量毛边宽度；

9) 盲孔测量：测量框选区域内铜边和毛边之间的直径；

10) 线圆测量：测量线到圆的最短距离；

11) 缺口测量：测量缺口的宽度；

12) 手动距离测量：手动测量两点之间的距离；

13) 点线距离测量：手动测量点到线最短距离；

14) 手动圆孔测量：手动测量圆的直径；

3、应用范围：

手持式线宽线距测试仪 Bamtone/D300B主要用于检测PCB印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度及面积、角度、圆直径、圆心距等。可扩展应用于其它电子元器件的显微尺寸测量。

4、产品特点：

1) 手持式设计，移动便利，不受台式喉深影像，可以测量大尺寸产品。

2) 高感光度彩色CCD，成像画质清晰。

3) 10mm镜头调焦装置，对焦距进行微调。

4) 红光LD定位，可快速确定测量区域。

5) 专用LED环形光源设计且连续可调，满足多种测量模式。

6) 放大倍率70×~450×可调。

7) 软件自动寻边，上下线宽测量可框选,测量更加快捷准确。

8) 管理员/操作员模式，方便管理。

9) 自动保存测量图片和手动保存图片相结合，快速导出测量数据到Excel和word文档。

10) 测量结果单位可选择和转换。

11) SPC管制。

12) 软件操作简便，鼠标三键操作。

13) 中、英、繁体三种语言版本
手持式线宽线距测试仪 Bamtone/D300B技术参数

分辨率			0.60~3μm/pixel
电子放大倍率			50×
光学放大倍率			1.4×~9×（实际倍率70-450倍）连续可调
变倍方式			手动
调焦方式			手动
光源			LED环形光（亮度连续可调）
			LED定位光源（红光）
CCD			高感光度彩色130万像素
测量重复精度			±1pixel
视野范围			6.4mm×4.8mm~1.28mm×0.96mm
仪器外形尺寸			310mm×270 mm ×120mm (L x W x H)，主机尺寸，不含测试头和显示器
仪器重量			约10kg
工作电源			AC 220V±10℅ /50Hz/ 10A
重复精度			±1um
倍率	1X	2X		3 X	4 X
测量精度	±3um	±1.5um		±1um	±0.75um
