型 号: DN-6 型
概 述: 用于控制锅炉水位，并指示锅炉内水位，高低水位声光报警，压连
锁保护，实现锅炉运行
产品简介
DN-6 型锅炉自动显控仪，主要应
用于中、小型锅炉的双色水位显示，
高、低水位报警，自动给水调节，
压、低水位连锁保护等,从而达到对锅
炉水位显示和多功能控制的目的。
配置传感器的主要规格（mm）：
与 GD-2 传感器配套使用，传感器电极数为 11 根电
极，
法兰距：L=300；L=330；L=350；L=400；
L=440mm（特殊规格可定做）
技术指标
1、控制参数：汽水管法兰线为“0”，以上为“+”，以
下为“-”，汽压上限，用户自定。
2、传感器工作环境：工作压力：≤2.5MPa；
介质温度：≤225ºC；
适用介质：水、蒸汽
3、电接点压力表：0~1.6；0~2.5MPa(将压力控制在稳
定范围内)
4、输出端子容量：感性负载：220V，3A；380V，1.
5、工作方式 ：连续
6、功耗：大 10W
7、电源：电源电压：220V/50HZ；工作电压：DC12V
8、仪表尺寸（长×宽×高 mm）：370×280×230
主要功能
1、自动给水调节器：
为保持锅炉水位在一定的范围内，本仪器设置了双位给水自动调节器，使
锅炉水位始终保持在规定的正常范围内。
2、水位显示：
仪器设置电子双色水位计，采用 LED 红绿变色管来显示水位高低，汽红水绿，
一目了然。
3、四种状态声光报警：
a：高水位报警；b：低水位报警；c：危低水位报警；d：压报警
4、水泵转换：
图表 2 电极传感器

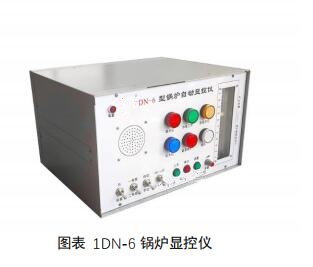

图表 1DN-6 锅炉显控仪
通过“一号泵”、“二号泵”转换开关，能够控制两台水泵电机，确保锅炉供
水。
5、仪器设有自动、手动给水装置：
在仪器自动装置万一失灵的情况下，将开关置于手动位置，可以手动上水和停
水，人工控制水泵，调节水位高低，以达到应急及灵活使用的目的。不影响锅炉正常运行，排除故障后，将开关重新置于自动即可。
6、仪器设有连锁保护控制电路，出现危险状态（即压和严重缺水时）按
程序自动停炉。
