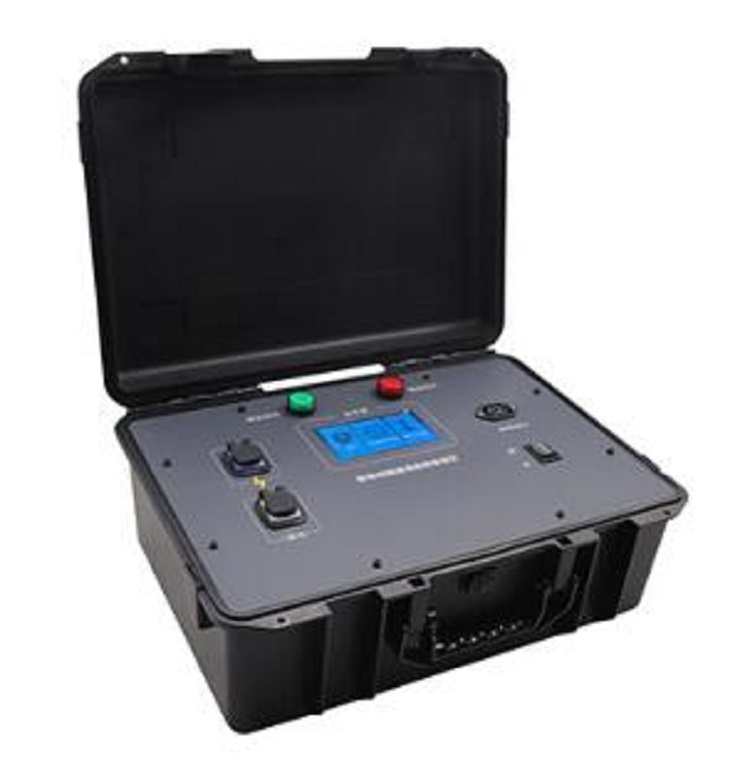

配电线路接地故障查找仪（）库号：M370472
配电线路接地故障查找仪（）库号：M370472
配电线路接地故障查找仪（）库号：M370472
一、量程及精度
1.1信号源
量程
大显示
高分辨率
测试精度
0~120KΩ
120KΩ
0.1KΩ
±5 %+2KΩ
1.2钳表精度
量程
大显示
高分辨率
测试精度
0.1mA～1200A（50Hz）
1200 A
0.1mA
±2%±5dgt
0.1 mA～200 mA（22Hz）
200 mA
0.1mA
±2%±5dgt
技术规格
2.1、信号源技术规格
基准条件
23℃±5℃
输出交流检测电流
0~40±2mA
输出交流检测电压
0~3kV
输出直流接地阻抗电流
0~36±2mA
输出直流接地阻抗电压
0~2.7kV
接地阻抗电流精度
±1.0mA
交流检测信号输出精度
±1.0mA
输出功率
大输出功率95W
测量范围
接地电阻≤120kΩ
检测线路长度
≤100km
接地阻抗测量
0～120 kΩ
接地阻抗测量精度
5%±2kΩ
信号回路开路保护时间
≤2S
信号输出回路完整性检测保护时间
≤2S
检测信号波动告警门限
±2mA
开路识别电流门限
≤2mA
低电告警
24.5V
欠压断电
23V
无操作自动断电时间
0.5～10Min
显示模式
点阵显示，背光功能
额定工作电压
25.9VDC
工作电压范围
23-29.4V
电池容量
29.4V/9AH
电源维持时间
大功率输出>1.2小时
工作环境温度
5℃~45℃
装置尺寸（mm）
L465*W345*H185
装置重量
信号源9.65Kg
2.2钳表与接收器技术规格
检测方式
钳形CT，积分方式
传输方式
433MHz无线RF传送，传输距离约30m
LCD尺寸
62mm×44mm
装置尺寸
长100mm×厚35mm×高204mm
钳口尺寸
Ф50mm
测量范围
0.1mA～1200A（50Hz）
0.1 mA～200 mA（22Hz）
采样频率
2次/秒
分 辨 率
0.1mA
测试精度
±2%±5dgt （23℃±5℃，80%RH以下）
数据存储
200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满
线路电压
线路带电不过35kV（带绝缘杆操作）
数据保持
检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持
数据查阅
“MR”符号指示，能上下翻阅所存数据
量程溢出显示
“OL A”符号显示
无信号指示
当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号
自动关机
若不检测时约15分钟后，装置自动关机
电 源
DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池
电池电压
当电池电压低于5.4V时，电池电压低符号“ ”显示，提醒换电池
装置重量
钳表和手抄器总重量2.5Kg（含绝缘杆和电池）
工作环境温湿度
-10℃～40℃； 80%Rh以下
存放环境温湿度
-10℃～60℃； 70%Rh以下
干 扰
不受433MHz同频信号干扰
绝缘杆尺寸
伸缩式令克棒0.9米/节（4节）
绝缘强度
AC 40kV/rms (绝缘杆与钳芯之间)
