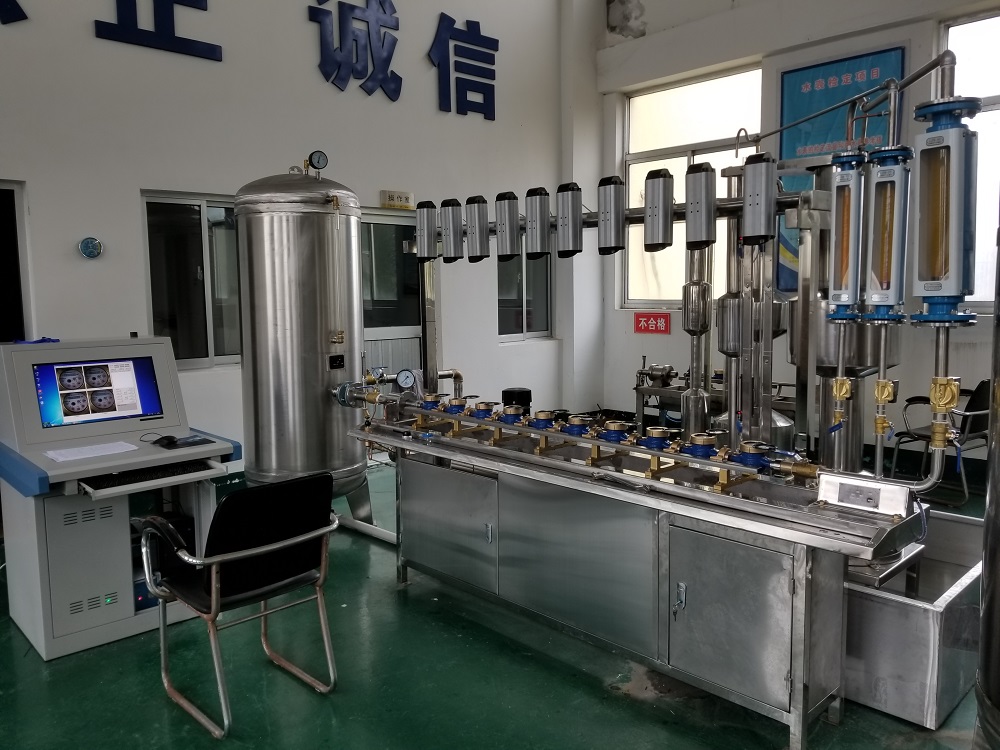

型号:CT-W25 全自动水表检定装置 库号：M400488

全自动水表检定装置 库号：M400488

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

全自动水表检定装置 库号：M400488
全自动水表检定装置 库号：M400488
全自动水表检定装置 库号：M400488
【检定范围】口径为15-25mm普通冷水表。
【检定方式】计算机实现自动检测（包括自动进水、停水、检测、自动数据处理），
采用计算机摄像识别水表读数，水位测量装置自动测量标准水位。
【水表自动读数精度】小于1/3水表小分度值（计量检定规程JJG162-2019规定水表读数允许误差为1/2小分度值）。
【装置精度】综合精度优于0.2%。
【数据处理】能够保存全部检定数据，可打印“检定记录”、检定证书”、“不合格通知书”、“”等。
技术参数
1、检测范围：15～25mm口径的干、湿式水表。
2、检测水表数量：（单排串联）CT-W25型：DN15水表10只、DN20水表8只、DN25mm水表7只。
3、标准容器：精度等级： 0.2%
4、玻璃转子流量计:准确度≤2.5%。
5、检定装置准确度：优于0.2级 ；图像识别率≥98%，自动读取始值末值。
6、图像识别误差：小于1/3分格。
7、检测输入：10路视频信号；3路水位信号。
8、液位测量：测量范围80mm，精度0.01%
9、控制输出：8～16路大功率继电器输出。
10、数据处理：自动按规程计算并得出检定结论，可保存全部水表检定数据，具有检定记录查询、修正、统计、打印等数据库功能。
11、工作温度：0℃～50℃。
12.尺寸：3800*1900*2100mm（长宽高)
检定装置硬件部分:
1 检定台 单排串联10表位，口径：15～25mm
（材质：304不锈钢材料） 1台
2 可调摄像架 304不锈钢材料，对应不同的水表可前后左右调节摄像头的位置。 1套
3 标准容器 规格：5L/10L 50L/100L
精度等级： 0.2% 1套
4 水源稳压罐 体积：0.5立方，厚度：3mm
304不锈钢材质 1套
5 储水池 2440*1200*400mm，厚度：1mm，304不锈钢材质 1套
6 水泵 AC380V / 2.2KW 低噪声节能泵 南方 1台
7 变频器 AC380V 2.2Kw，节能降噪 国产 1台
8 转子流量计 LZB-15：4-90L/h一只
LZB-25：20-350L/h一只
LZB-50：450-8000L/h一只 宁波 3只
9 耐压装置 304不锈钢材料, 压力：1.6Mpa。 1套
10 夹表器 304不锈钢材料 1套
11 直管段 304不锈钢材料，直管段大于2D 配：DN15mm*10，DN20mm*8，DN25mm*7， 1套
12 工作台及附件 可调摄像架，法兰，弯头，供水管路，橡皮垫等 1套
13 压力表 0～1.6Mpa，0～2.5MPa 国产 3只
14 温度计 0～50℃ 国产 1只
计算机电子自动化部分：
1 工业摄像机 高清彩色摄像机，756*576，560线，1/3 SONY CCD SONY 10台
2 工业镜头 25mm 定焦IR镜头 精工 10个
3 图像采集系统 10路图像采集器 VISEE 1套
4 电磁阀 口径15～25mm 三力信 7只
5 控制箱 主控单元,连接各个电气装置 1台
6 水位测量装置 自动停水及水位测量 3套
7 计算机 I3 CPU、4G内存、500G硬盘、21寸液晶显示器、DVD光驱 联想 1台
8 打印机 HP1000系列 A4激光打印机 HP 1台
9 操作台 人体工学，一体化设计。 1套
10 全自动检定软件 符合2019检定规程。，自动控制检定流程，自动识别表盘读数，计算误差，保存数据，生成报表。 1套
其它附件
1 仪器电缆、配件 / 1套
2 使用说明书 / 1套
3 产品合格证、保修卡 / 1套
4 安装调试培训 / 1套
