VGZW230 兴麦隆自力式温度调节阀

上海兴麦隆阀门集团有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：VGZW230

更新时间：2024-09-24

浏览次数：743

公司地址：上海市嘉定区

15280488686 兴麦隆(先生)

点击查看联系电话在线询价

产品简介

兴麦隆自力式温度调节阀广泛应用于采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。

公司简介

上海兴麦隆阀门集团有限公司是一家由外商投资从事阀门研发、生产、销售为一体的中外合资企业，企业拥有的生产加工设备及检验中心;同时委托中国具有GMP资质企业生产加工，产品符合国家标准、行业设计标准、检验标准，公司立足上海辐射全国，目前已在北京、苏州、合肥、泉州、西安等11个城市设立了企业办事处。兴麦隆阀门集团是一个章程规范、管理制度完善的现代化企业，是以诚信为本、信誉为重、品质至上为原则;以专业、诚信、值得信赖、以人为本创新为魂的理念;以合理的价格、完善的服务、的产品、共创双赢为服务宗旨。兴麦隆阀门集团努力开拓进取，公司通过了质量管理体系认证ISO9001:2015标准、环境管理体系认证ISO14001:2015标准、职业健康安全管理体系认证ISO45001:2018标准、招投标领域碳中和承诺示范单位、上海市科技型中小企业及商务部进行公示的诚信档案企业，并先后获得了“知名品牌”、“工程建设推荐产品”、“国家权威检测质量合格产品”、“绿色环保产品”、“五星服务单位”等荣誉称号，公司产品通过了上海市质量监督检验技术研究院合格检验，兴麦隆阀门集团坚持规范经营、稳定发展，在稳定中求机遇，在变革中求发展，坚持以发展、管理为要务，充分利用公司整体优势，不断优化产品项目，提高管理水平，让集团公司踏上远的成功之路。兴麦隆阀门集团一直致力于打造精品并不断推陈出新，在暖通、供暖制冷、水系统等领域提升变革，始终秉持务实创新、开拓进取，强力助推上海兴麦隆阀门集团有限公司砥砺前行，开拓奋进的“兴麦隆阀门”正在为业界冉冉升起一颗璀璨之星，让每个“兴麦隆”人携手共进、共创互惠双赢的未来。

展开

产品说明

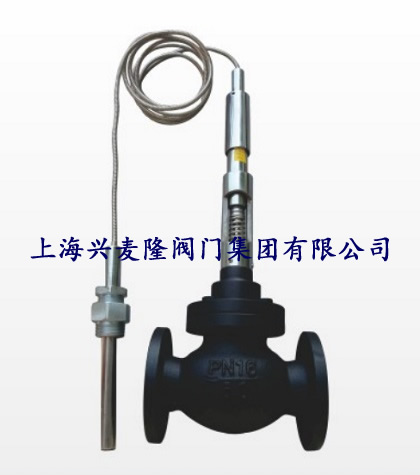

兴麦隆自力式温度调节阀

产品概述

VGZW230自力式温度调节阀根据被控介质温度的变化自动调节阀开度，无需外界能源而进行温度自动调节，适用于蒸汽、热水、热油等为介质的各种换热场合。广泛应用于采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。

兴麦隆自力式温度调节阀

结构特点

1. 利用液体受热膨胀及液体不可压缩的原理实现自动调节。

2. 传感器内液体膨胀为均匀膨胀。

3. 控制作用为比例调节。

4. 无源工作（无电源、气源正常工作）。

5. 阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能。

兴麦隆自力式温度调节阀

工作原理

自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。

主要参数与性能指标

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
流通能力C值	3.2	5	8	12.5	20	32	50	80	120	180	260	350	450
公称压力(MPa)	PN16(1.6MPa，阀体材质为铸铁)、PN25(2.5MPa,阀体材质为铸钢)
温度设定范围(C)	35℃~110℃
导管长度(m)	导管标准长度3.5m;特殊定做5m、10m、15m
最大工作温度	铸铁 Cast iron					180℃
最大工作温度	铸钢 Cast steel					350℃

主要零件材料

阀体	ZG230-450、ZG0Cr18Ni12Mo2Ti、 ZG1Cr18Nli9Ti
阀座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管	1Cr18Ni9Ti
温包	H62、1Cr18Ni9Ti
毛细管	H62、1Cr18Ni9Ti
接头	35、1Cr18Ni9Ti

主要外形连接尺寸

公称通径(mm)	L	H1	D	D1	D2	d	G	H2	n-Φd	重量(kg)
32	180	555	135	100	32	25	1-1/4	180	4-Φ18	23
40	200	570	145	110	40	25	1-1/4	180	4-Φ18	25
50	230	610	160	125	50	25	1-1/4	280	4-Φ18	28
65	290	635	1801	145	65	25	1-1/4	280	4-Φ18	33
80	310	680	1951	160	80	25	1-1/4	280	8-Φ18	45
100	350	720	215	180	100	25	1-1/4	280	8-Φ18	57
125	395	760	245	210	125	25	1-1/4	380	8-Φ18	73
150	470	800	280	240	150	25	1-1/4	380	8-Φ22	100
200	550	950	335	300	200	25	1-1/4	480	12-Φ22	200
250	640	985	405	355	250	25	1-1/4	480	12-Φ22	250
