原理：
80G雷达物位计采用调频连续波（FMCW）技术。天线发射高频的调频雷达信号, 雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同—天线接收。 在同—时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT）得到反射回波的频谱,并以此计算得出待测目标的距离o
特点：

1.毫米波雷达，测量精度高可达±2mm，测量小盲区为0.05m。
2.小的天线尺寸，满足了多的工况场合测量。
3.多种透镜天线，小的发射角，集中的能量，回波信号，同等工矿条件下，相比于
其他雷达产品具有的性。
4.拥有的穿透性，在有粘附及凝结的情况下也可以正常使用。
5.动态信号范围大，对于低介电常数介质的测量加稳定。
6.多种测量模式，快速测量模式下雷达反应



RD80G系列产品参数介绍


RD80G01
测量介质：液体 无腐蚀
测量范围：0.05m～30m
过程连接：G1½A / 1½NPT螺纹/ 法兰≥DN40
过程温度：-40～80℃
过程压力：-0.1～0.3 MPa
天线尺寸：32mm透镜天线
天线材质：PTFE
精 度： ±2mm
防护等级： IP67
频率： 123GHz
发 射 角： 7°
电 源： 二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳： 铝/塑料/不锈钢
信号输出： 二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus

RD80G02
测量介质：无腐蚀液体，轻微腐蚀液体
测量范围：0.1m~100m
过程连接：法兰≥DN80
过程温度：-40～110℃
过程压力：-0.1～1.6MPa
天线尺寸：32mm透镜天线
天线材质：PTFE
精 度：±2mm（量程在35m以下）
±5mm （量程在35m—100m间）
防护等级：IP67
频率：80GHz
发 射 角：7°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus

RD80G03
测量介质：强腐蚀液体，蒸汽，泡沫
测量范围：0.1m～100m
过程连接：法兰≥DN50
过程温度：-40～130℃
过程压力：-0.1～2.5MPa
天线尺寸：42mm透镜天线（根据法兰大小决定）
天线材质：PTFE
精 度：±2mm（量程在35m以下）
±5mm（量程在35m—100m间）
防护等级：IP67
频率：80GHz
发 射 角：6°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus


RD80G04
测量介质：强腐蚀液体，蒸汽，泡沫，高温
测量范围：0.1m~35m
过程连接：法兰≥DN50
过程温度：-40～200℃
过程压力：-0.1～1.0MPa
天线尺寸：46mm透镜天线
天线材质：PTFE
精 度：±2mm
防护等级：IP67
频率：80GHz
发 射 角：6°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus


RD80G05
测量介质：强腐蚀液体，蒸汽，泡沫，高温高压
测量范围：0.1m~35m
过程连接：法兰≥DN80
过程温度：-40～200℃
过程压力：-0.1～2.5MPa
天线尺寸：76mm透镜天线（根据法兰大小定制）
天线材质：PTFE/整体填充
精 度：±2mm
防护等级：IP67
频率：80GHz
发 射 角：3°
电 源：二线制/DC24V
四线制/DC12~24V四线制/AC220V
外 壳：铝 /塑料 /不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus

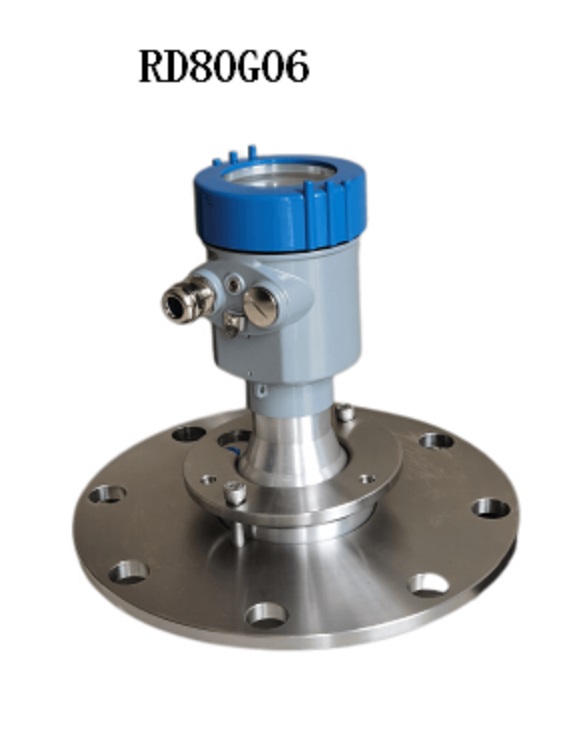

RD80G06
测量介质：固体，存储容器，过程容器或者强粉尘场合
测量范围：0.3m~150m
过程连接：法兰≥DN100
过程温度：-40～110℃
过程压力：-0.1～0.3MPa
天线尺寸：74.7mm透镜天线 +万向吹扫
（或不带吹扫）
天线材质：PTFE
精 度：±5mm
防护等级：IP67
频率：80GHz
发 射 角：3°
电 源：二线制/DC24V
四线制/DC12~24V四线制/AC220V
外 壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus

RD80G安装要求


安装方式1：螺纹安装（适用于KYTRD80G01）

安装方式2：法兰安装

采用法兰安装时仪表距离罐壁小距离应为200mm。

安装方式3：吊装（根据具体的安装条件选用）

安装要求：仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等

在复杂的工况下，以雷达安装点为，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

RD80G电气连接


供电电压

(4～20) mA/HART（两线制） 供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。

(4～20) mA（四线制/六线制） 电源需单独供电，电源与电流信号使用一根四芯屏蔽电缆线（电流信号与RS485接口可同时输出，同时输出需要使用一根六芯的屏蔽电缆）。

RS485/Modbus 电源需单独供电，电源与数字使用一根四芯屏蔽电缆
（电流信号与RS485接口可同时输出，同时输出需要使用一根六芯的屏蔽电缆）。

防护等级

本仪表满足防护等级IP66/67的要求，请确保电缆密封头的防水性。


RD80G 技术参数

一般数据
过程连接 法兰 / 材质 304不锈钢、PP
天线型材 PTFE
外壳 铸铝/ 不锈钢
外壳和外壳盖之间的密封 FKM
外壳视窗 透明PC
接地端子 不锈钢
供电电压
两线制 单腔(4-20mA) 标准型 (12-24)VDC 本质型 (12-24)VDC
功耗 max .22.5mA
允许纹波
- <100Hz U s s < l V
-(100～100K) Hz U s s < l0mV

两线制 两腔(4-20mA) +型 (18-25)VDC
功耗 max .22.5mA

四线制 单腔 (RS485) 标准型 (9-27)VDC
功耗 max .1.5W
本质型 24(1±10%)V DC
功耗 max .12mA

四线制 两腔 (4-20mA) +型 220VAC
功耗 max .18mA

电缆参数
电缆入口／插头 1个M 20xl.5 电缆入口 电缆直径5...9MM
1个盲堵 M20×l.5
接线端子 导线横截面 2.5mm²
输出参数
输出信号 (4～20) mA / HART
RS 485/ Modbus
分辨率 1mm
故障信号 电流输出不变；20. 5mA；22mA；3.9mA
积分时间 (0～40)s，可调
盲区 0.1m/0.2m/0.3m
大测量距离 150米
测量间隔 大约1秒（取决于参数设置）
调整时间 大约1秒（取决于参数设置）
工作存储及运输温度 (-40～80) ℃
相对湿度 ˂ 95%
压力 Max. 2.5MPa
耐震 机械震动l0m/s² , (10～150)Hz
